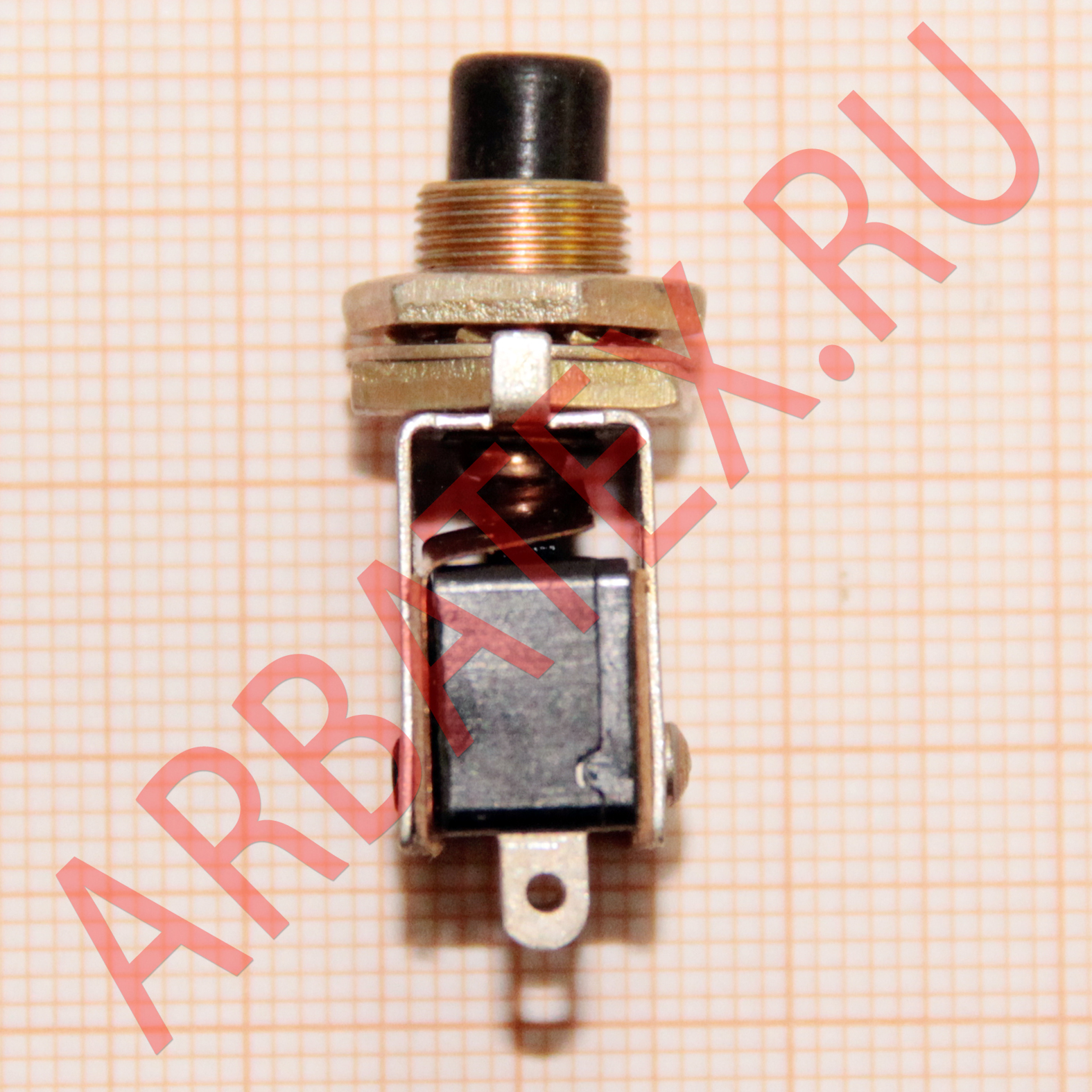

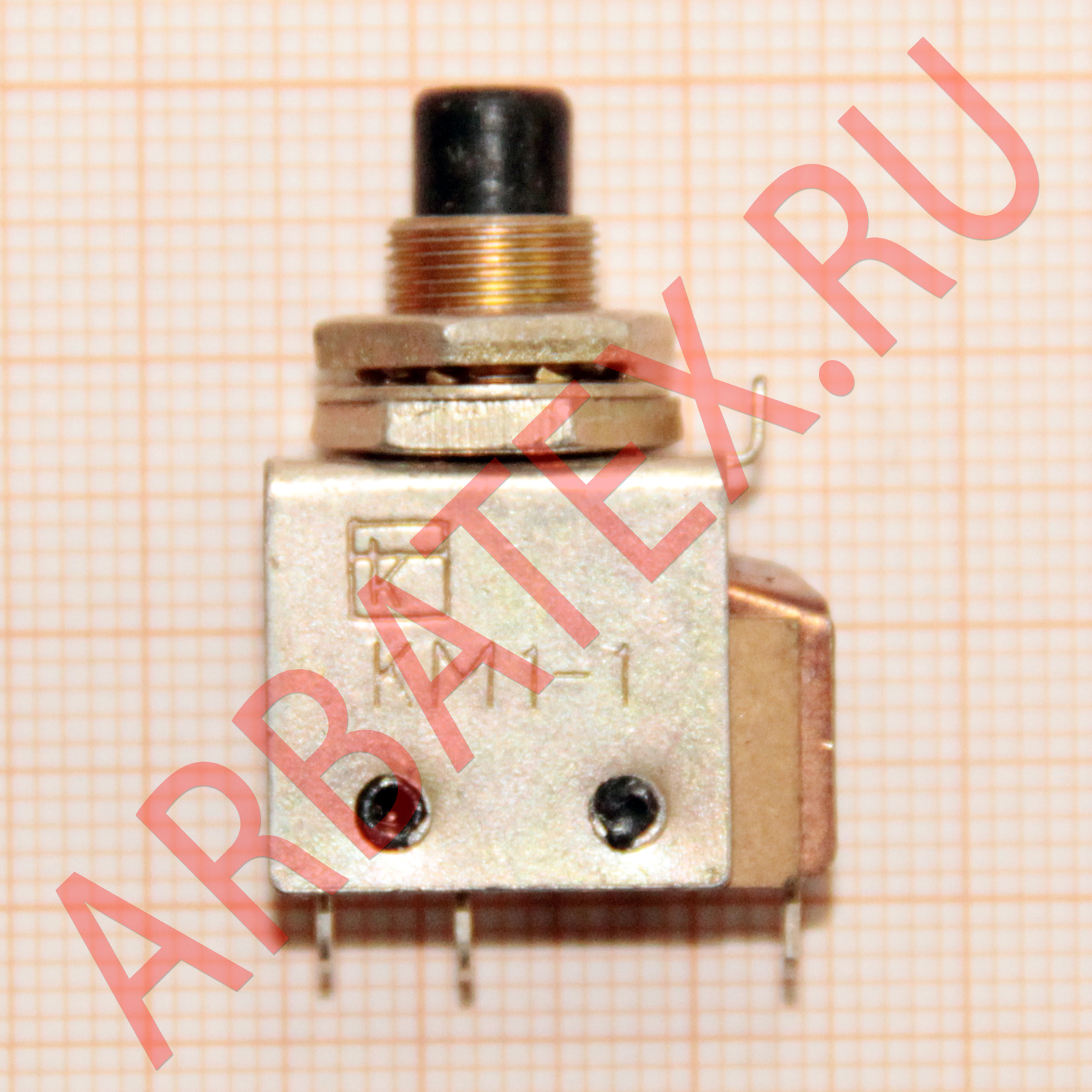

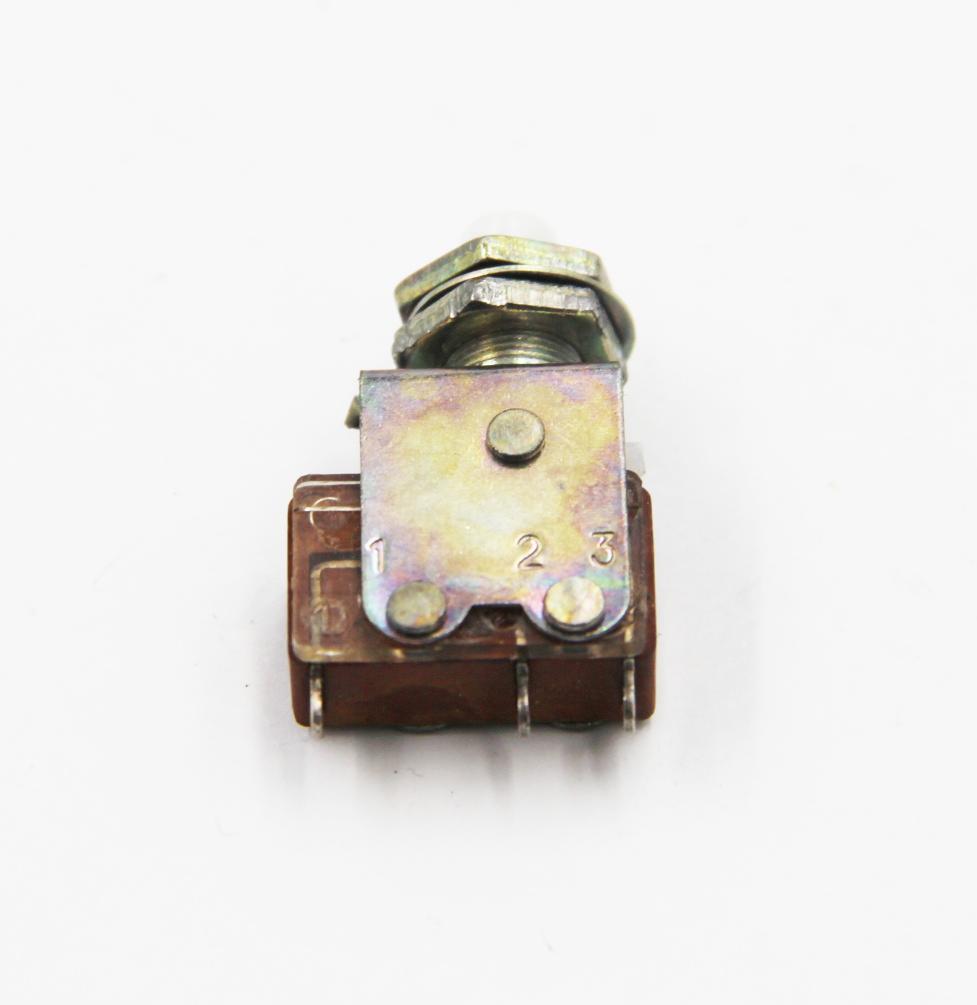

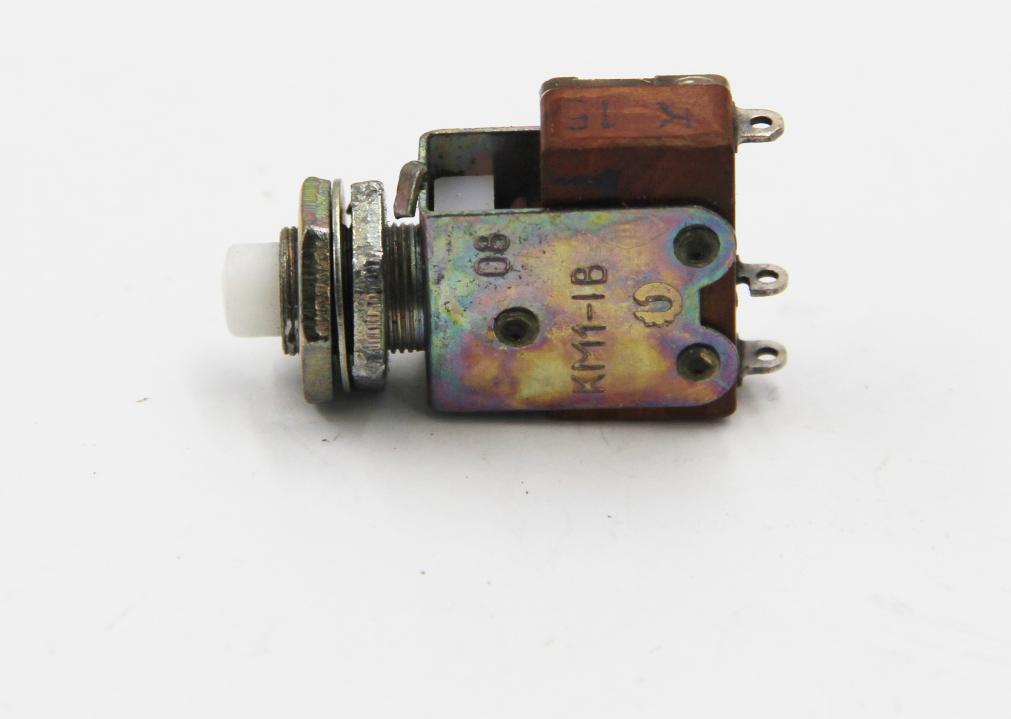

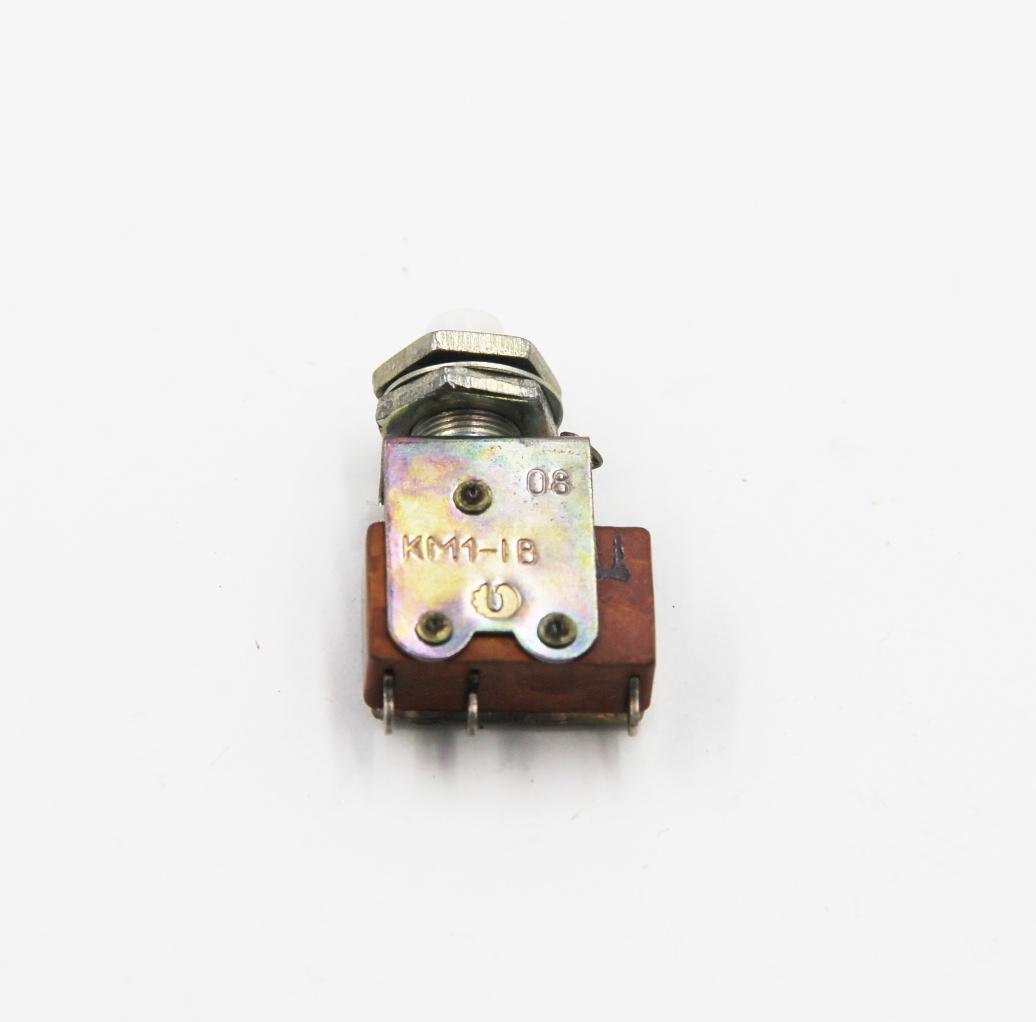

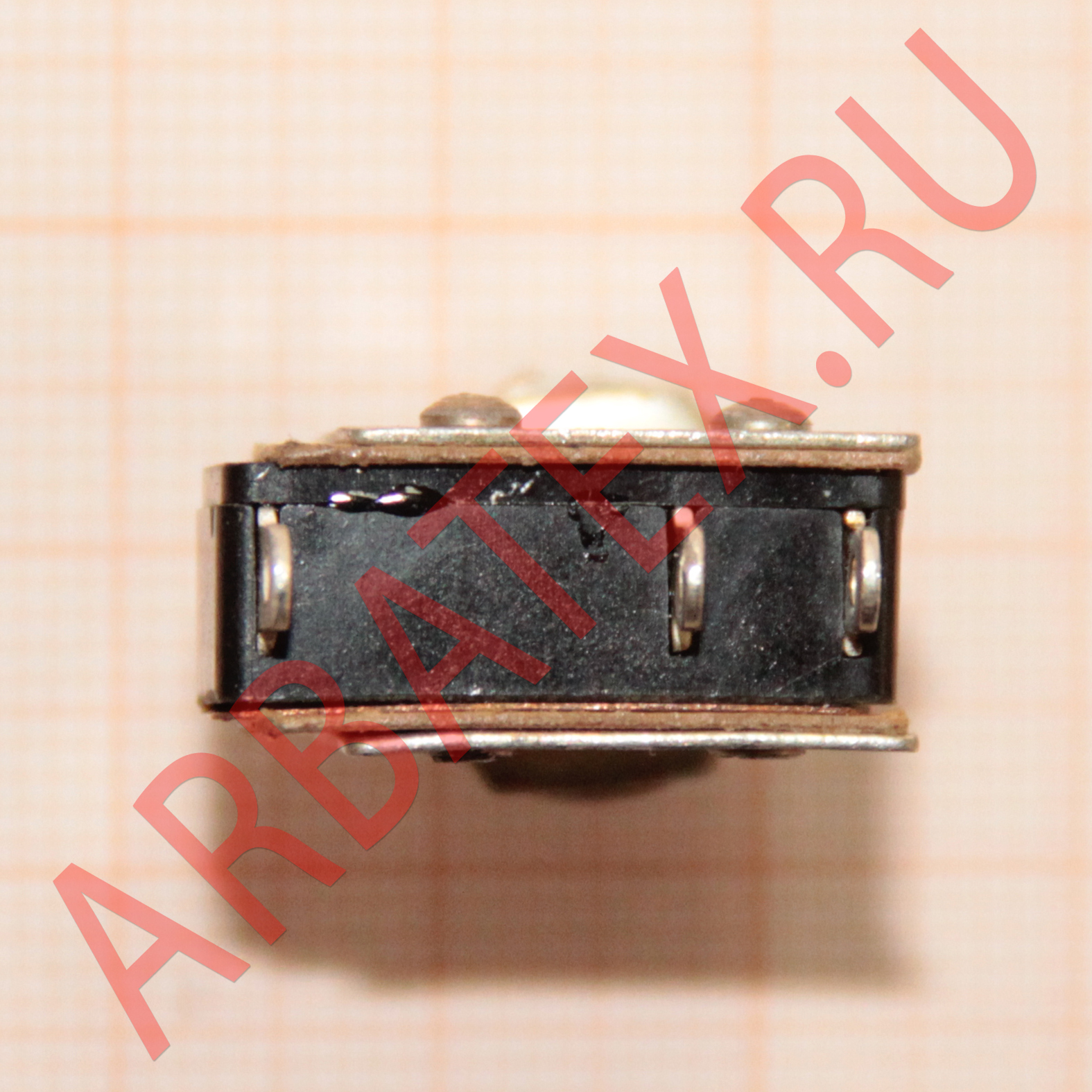

КМ1-1В кнопка малогабаритная применяется для коммутации цепей сигнализации, питания и управления. Монтаж – объемный; крепление в отверстии панели выполняется при помощи резьбового соединения, посадочный диаметр Ø8,2 мм. Вывода – под пайку.
Условные обозначения :
КМ1-1В.
КМ – Кнопка малогабаритная.
1 – Количество полюсов микропереключателей: 1, 2.
1 – Конструктивное исполнение: 1 – с использованием микропереключателя; МП3-1.
В – Всеклиматическое исполнение.
Технические характеристики :
Коммутируемое напряжение,
постоянного тока - от 0,5 – до 30 В.
переменного тока - от0,5 -до 250 В.
Коммутируемый ток - от 0,0005 – до 4 А.
Сопротивление изоляции – не менее 1000 МОм.
Сопротивление электрического контакта – не более - 0,05 Ом.
Электрическая прочность изоляции: 1100 Вфф.
Усилие обратного срабатывания – от 2,45 –до 12,8 Н .
Диапазон рабочих температур - от - 60°С до +100°С.
Срок сохраняемости изделий - 20 лет.
Степень защиты, обеспечиваемый корпусом – IP40.
