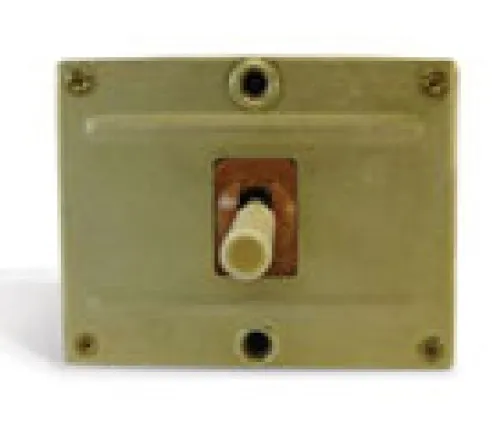

3ППВН переключатель

3ППВН переключатель с замкнутыми выводами в нейтральном положении герметизированный применяется для коммутации электрических цепей постоянного и переменного токов с активной и индуктивной нагрузками в различных климатических условиях. Переключатель нажимной отличаются от переключателея перекидного удлиненным на 3 мм корпусом.

Условные обозначения :

3ППВН.
3-Трехполюсный.
П - переключатель.
П - перекидной.
ВН-с замкнутыми выводами в нейтральном положении.

Технические характеристики :

Параметры цепи переменного тока:
   - напряжение, В/частота, Гц ...... 3,6/320-1050
   - коммутируемый ток, А …… 0,1-20
   - напряжение, В/частота, Гц ...... 115/320-1050
   - коммутируемый ток, А …… 0,1-10
   - напряжение, В/частота, Гц ...... 200/320-1050
   - коммутируемый ток, А …… 0,1-5
Параметры цепи постоянного тока:
   - Напряжение, В ...... 27
   - Коммутируемый ток, А
      - при активной нагрузке ...... 0,1-15
      - при индуктивной нагрузке ...... 0,1-7
Падение напряжения на выводах, мВ, не более ......  260
Относительная влажность окружающей среды при t°C до +40°, % ...... до 100
Рабочая температура окружающей среды, °С ...... -60 +60
Общий гарантийный срок, лет ...... 8
