Описание

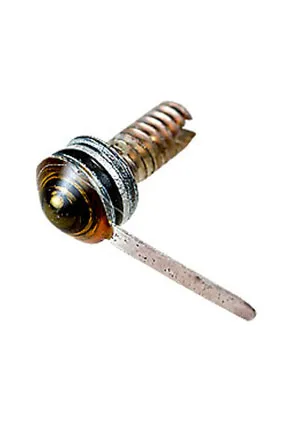

3Л119А - устройство, использующее оптические свойства для своей работы: генерации, детектирования, преобразования и передачи информационного сигнала.
Оптоэлектронные приборы разделяются на оптопары, люминесцентные вакуумные индикаторы (ИВ, ИН), светоизлучающие диоды, фотодиоды, фоторезисторы и другие.
диод излучающий 3Л119А широко используется в микроэлектронной и электротехнической аппаратуре для обеспечения электрической развязки при передаче информационных сигналов, бесконтактной коммутации сильноточных и высоковольтных цепей и создания перестраиваемых фотоприемников в устройствах контроля и регулирования, а также в радиоэлектронной аппаратуре, приборах и в электротехнических устройствах.
Параметры и характеристики
Диоды излучающие, арсенидогаллиевые, мезаэпитаксиальные.
Предназначены для использования в аппаратуре в качестве источников ИК излучения.

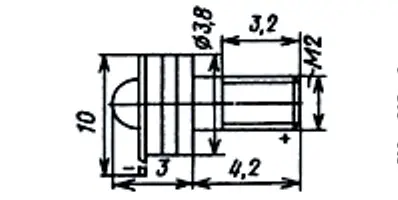

Выпускаются металлостеклянном корпусе.
Тип диода приводится на групповой таре.
Масса не более 0,3 г.
Некоторые электрические и излучательные параметры:
Мощность излучения при iпр=300 мА, не менее ...... 40 мВт
Длина волны излучения в максимуме спектральной плотности ...... 0,93..0,96мкм
Время нарастания импульса излучения, не более:
- 3Л119А, АЛ119А ...... 1000 нс
- 3Л119Б, АЛ119Б ...... 350 нс
Время спада импульса излучения, не более ...... 1500 нc
Постоянное прямое напряжение при iпр=300 мА, не более ...... 3 В
Предельные эксплуатационные данные:
Постоянный прямой ток:
- При Т=+35°С ...... 300 мА
- При Т=+85°С ...... 200 мА
Температура окружающей среды ...... -60..+85°С
