3Л115А диод излучающий

Описание 3Л115А диод излучающий

3Л115А - устройство, использующее оптические свойства для своей работы: генерации, детектирования, преобразования и передачи информационного сигнала.
Оптоэлектронные приборы разделяются на оптопары, люминесцентные вакуумные индикаторы (ИВ, ИН), светоизлучающие диоды, фотодиоды, фоторезисторы и другие.

диод излучающий 3Л115А широко используется в микроэлектронной и электротехнической аппаратуре для обеспечения электрической развязки при передаче информационных сигналов, бесконтактной коммутации сильноточных и высоковольтных цепей и создания перестраиваемых фотоприемников в устройствах контроля и регулирования, а также в радиоэлектронной аппаратуре, приборах и в электротехнических устройствах.

Параметры и характеристики 3Л115А диод излучающий:

Диоды излучающие 3Л115А, арсенидогаллиевые, мезаэпитаксиальные. Предназначены для работы в качестве источников ИК излучения. Выпускаются в защитной пластмассовой оболочке.

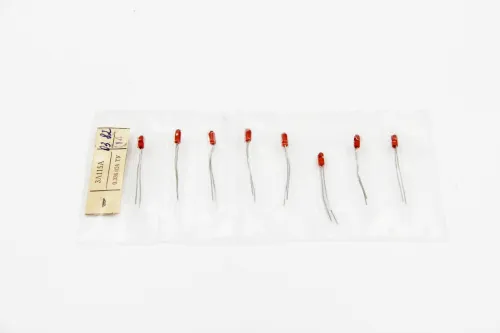

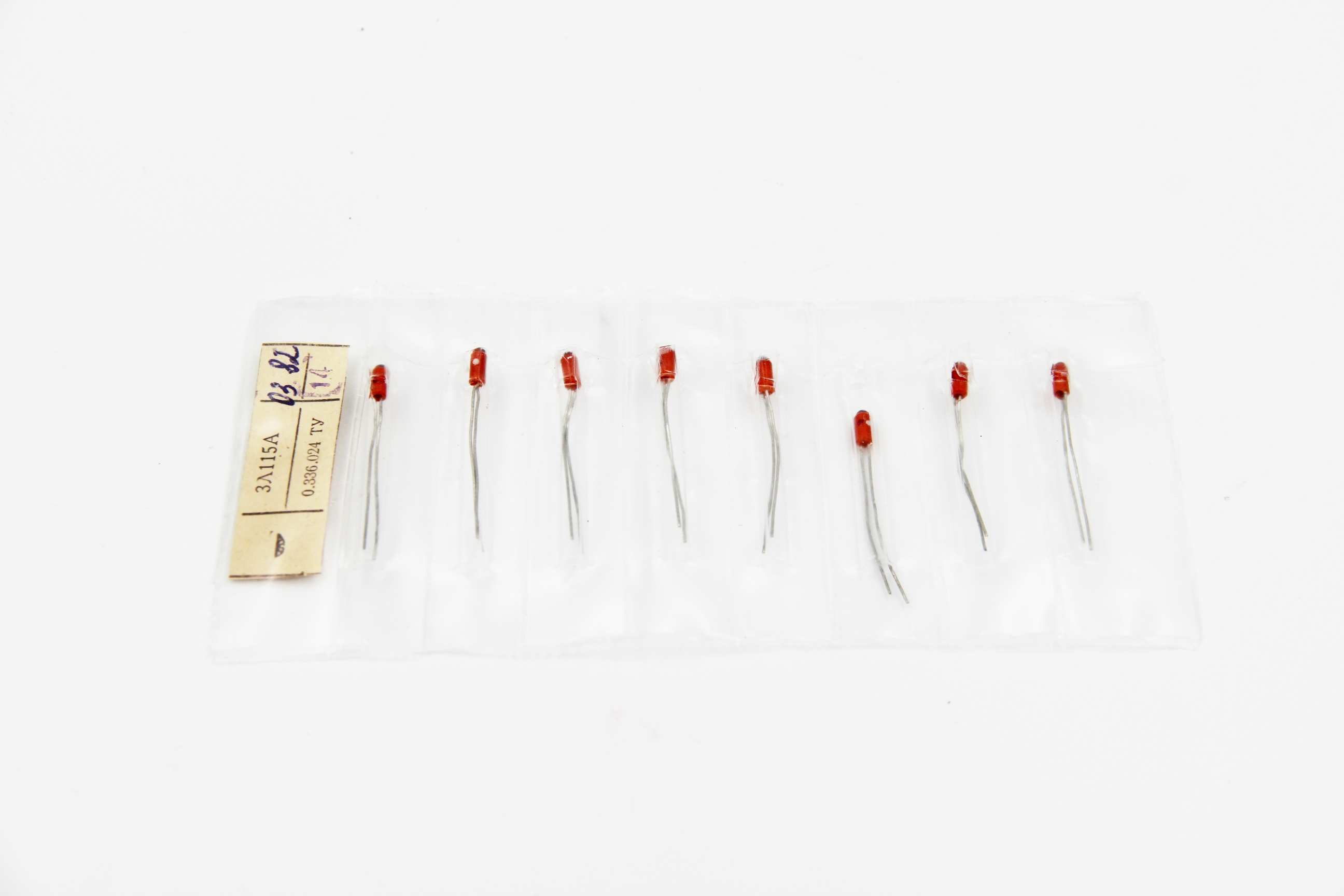

Тип диода приводится на групповой таре.

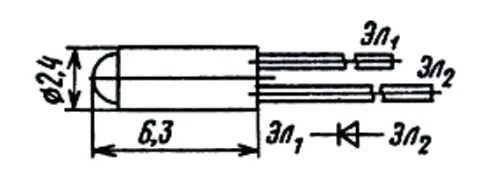

Положительный вывод отмечается белой точкой.
Масса диода 0,2 г.

Некоторые электрические и излучательные параметры 3Л115А:
Мощность излучения при iпр=50 мА, не менее ...... 10 мВт
Длина волны излучения в максимуме спектральной плотности при iпр=50 мА ...... 0,95 мкм
Ширина спектра излучения при iпр=50 мА, не более ...... 0,05 мкм
Ширина диаграммы направленности, не более ...... 90°
Коэффициент полезного действия, не менее ...... 10%
Время нарастания импульса излучения не более ...... 300 нс
Время спада импульса излучения, не более ...... 500 нс
Постоянное прямое напряжение при iпр=50 мА, не более ...... 2 В
Дифференциальное сопротивление при iпр=50 мА, не более ...... 3 Ом
Постоянный обратный ток при uобр=4В, не более ...... 100 мкА

Предельные эксплуатационные данные 3Л115А:
Постоянное обратное напряжение ...... 4 В
Постоянный прямой ток ...... 50 мА
Рассеиваемая мощность ...... 100 мВт
Температура окружающей среды:
   - 3Л115А ...... -60..+85°С.
   - АЛ115А ...... -40..+85°С.
