Описание

Описание СКЛ15-3КП1-28 светодиодная индикаторная лампа.

СКЛ15-3КП1-28 - устройство, использующее оптические свойства для своей работы: генерации, детектирования, преобразования и передачи информационного сигнала.
Оптоэлектронные приборы разделяются на оптопары, люминесцентные вакуумные индикаторы (ИВ, ИН), светоизлучающие диоды, фотодиоды, фоторезисторы и другие.
Светодиодная индикаторная лампа СКЛ15-3КП1-28 широко используется в микроэлектронной и электротехнической аппаратуре для обеспечения электрической развязки при передаче информационных сигналов, бесконтактной коммутации сильноточных и высоковольтных цепей и создания перестраиваемых фотоприемников в устройствах контроля и регулирования, а также в радиоэлектронной аппаратуре, приборах и в электротехнических устройствах.
Условные обозначения :
СКЛ-XX.X -X - X -X - XXX.
СКЛ -Светодиодная коммутаторная лампа.
XX -тип лампы.
X - тип контактов; 1 - гибкие выводы под пайку. 2 - жесткие выводы под пайку. 3 - гибкие выводы под монтаж с наконечниками под М3.
X - Группа яркости: А - изготавливается по умолчанию. Нормальной яркости (15 мкд). Б - повышенной яркости (36 мкд).
X - Цвет свечения:К -красный;С -синий;Ж- желтый; Л -зеленый;Р- оранжевый;Б - белый.
Двухцветные лампы:КЛ - красный-зеленый,КЖ - красный-желтый,ЛЖ - зеленый-желтый.
X - Рабочий ток 1 - постоянный однонаправленный ток, 2 - переменный ток (произвольной частоты и формы) или постоянный ток любого направления, 3 - переменный ток (50 Гц).
X -Колба: по умолчанию - рассеивающая окрашенная.
 П - прозрачная неокрашенная.
XXX - Рабочее напряжение, В.

Параметры и характеристики СКЛ15-3КП1-28 светодиодная индикаторная лампа :

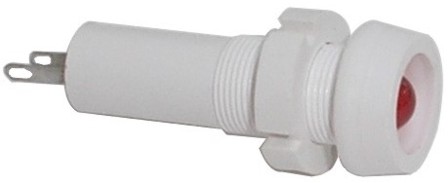

Корпус -Пластмассовый белый.
Светодиодные индикаторные лампы.
СКЛ15-3КП1-28 предназначены для установки на панелях электрощитов, пультов и прочего электрооборудования.
Тип контактов -Жесткие выводы (ламели) под пайку.
Крепление к панели производится при помощи гайки.
Являются заменой светосигнальной арматуры типа АЕ, АС и АС-220.
Рабочее напряжение; 6 В,12, 28, 36, 48, 55, 60, 75, 110, 127, 220, 380 В.
