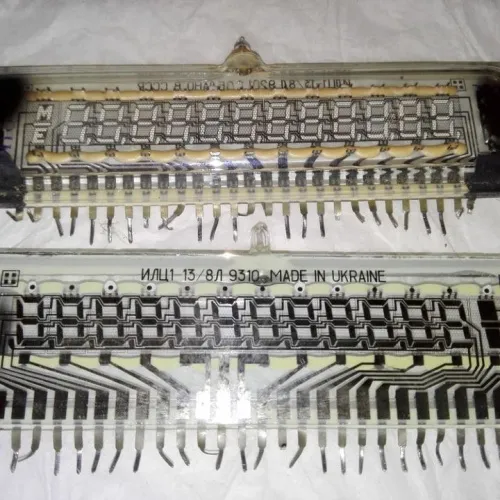

Описание ИЛЦ1-13/8Л люминесцентный вакуумный индикатор.
ИЛЦ1-13/8Л люминесцентный вакуумный индикатор - устройство, использующее оптические свойства для своей работы: генерации, детектирования, преобразования и передачи информационного сигнала.
Оптоэлектронные приборы разделяются на оптопары, люминесцентные вакуумные индикаторы (ИВ, ИН), светоизлучающие диоды, фотодиоды, фоторезисторы и другие.Параметры и характеристикиИЛЦ1-13/8Л Ллюминесцентный вакуумный индикатор :
Цвет свечения -зелёный.
Число разрядов 12+1.
Размеры информационного поля -10х100 мм.
Размеры символа -6х9,15 мм.
Угол обзора -45º.
Время готовности; <0,1с.
Яркость свечения номинальная -700кд/м².
Неравномерность яркости свечения; ±70%.
Яркость свечения в конце наработки -250кд/м².
Напряжение накала -5 В (4,25..5,5В).
Ток накала -80мА (70..100мА).
Запирающее напряжение сетки. не менее -5 В.
Напряжение анодов-сегментов -27 В.
Напряжение на сетке -27 В.
Номинальный ток сетки -2,5 мА.
Импульсный ток анодов-сегментов одного разряда -3 мА.
Скважность -10±1.
Число циклов переключения накала -10000.
Температура среды; -45..+70 ºС.
Наработка, не менее -30000 ч.
