Описание товара:

3ОД109Г устройство, использующее оптические свойства для своей работы: генерации, детектирования, преобразования и передачи информационного сигнала. Оптопара диодная широко используется в микроэлектронной и электротехнической аппаратуре для обеспечения электрической развязки при передаче информационных сигналов.
75 руб. / шт Цена не является конечной и требует уточнения у менеджера.
Загрузка
Рассчитываем стоимость доставки
Пожалуйста подождите, рассчет займет немного времени

Описание товара

Описание 3ОД109Г модуль экрана.

3ОД109Г - устройство, использующее оптические свойства для своей работы: генерации, детектирования, преобразования и передачи информационного сигнала.
Оптоэлектронные приборы разделяются на оптопары, люминесцентные вакуумные индикаторы (ИВ, ИН), светоизлучающие диоды, фотодиоды, фоторезисторы и другие.
 модуль экрана 3ОД109Г широко используется в микроэлектронной и электротехнической аппаратуре для обеспечения электрической развязки при передаче информационных сигналов, бесконтактной коммутации сильноточных и высоковольтных цепей и создания перестраиваемых фотоприемников в устройствах контроля и регулирования, а также в радиоэлектронной аппаратуре, приборах и в электротехнических устройствах.

Параметры и характеристики 3ОД109Г модуль экрана:

3ОД109Г
Многоканальные оптоэлектронные приборы, состоящие из трёх отдельных оптопар.
Каждая оптопара образована излучающим диодом на основе соединения арсенид-галлий-алюминий и кремниевым фотодиодом.
Предназначены для использования в радиоэлектронной аппаратуре управления и устройствах автоматики для гальванической развязки электрических цепей.

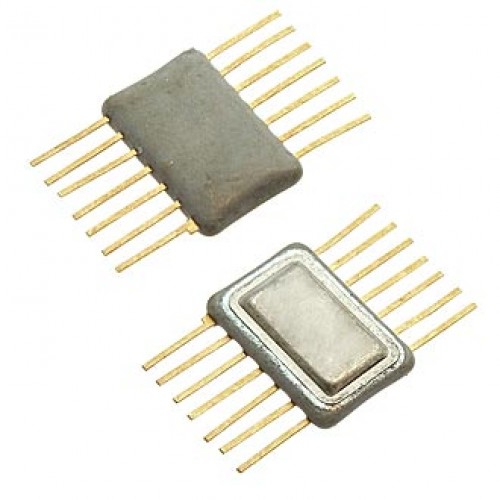

Выпускаются в металлокерамическом корпусе.
Масса прибора не более 0,49 г.

Некоторые электрические параметры

.
- Входное напряжение при iвх=10 мА, не более - 1,5 В.
- Коэффициент передачи тока при iвх=10 мА и uобр.вых=5 В, не менее:
- АОД109А, АОД109В, АОД109Г, АОД109Д, АОД109Е, АОД109Ж, АОД109И - 1,2%
- АОД109Б -1%.
- Ток утечки на выходе при iвх=0, и uобр.вых=35 В для
- АОД109А, АОД109Б, АОД109В, АОД109Г, АОД109Д, АОД109Е, АОД109Ж, АОД109И и при uобр.вых=8 В не более - 2 мкА.
- Число каналов в оптопаре:
- АОД109А, АОД109Б - 3
- АОД109В, АОД109Г, АОД109Д - 2
- АОД109Е, АОД109Ж, АОД109И - 1
- Время нарастания и спада выходного импульса тока при iвх=10 мА и uобр.вых=10 В, не более:
 - АОД109А, АОД109В, АОД109Г, АОД109Д, АОД109Е, АОД109Ж, АОД109И -1 мкс.
- АОД109Б - 0,5 мкс.
- Сопротивление изоляции при напряжении между входом и выходом 100 В, не менее - 109 Ом.
- Проходная емкость каждой оптопары и между оптопарами, не более - 2 пФ.
Предельные эксплуатационные данные.
- Обратное входное напряжение - 3,5 В.
- Обратное выходное напряжение:
- АОД109А, АОД109В, АОД109Г, АОД109Д, АОД109Е, АОД109Ж, АОД109И - 40 В.
- АОД109Б - 10 В.
- Напряжение изоляции - 100 В.
- Входной ток - 10 мА.
- Температура окружающей среды ; -60..+70 °С.
