3ОД120Б-1 оптопара диодная

Описание 3ОД120Б-1 оптопара диодная.

3ОД120Б-1 - устройство, использующее оптические свойства для своей работы: генерации, детектирования, преобразования и передачи информационного сигнала.
Оптоэлектронные приборы разделяются на оптопары, люминесцентные вакуумные индикаторы (ИВ, ИН), светоизлучающие диоды, фотодиоды, фоторезисторы и другие.

оптопара диодная 3ОД120Б-1 широко используется в микроэлектронной и электротехнической аппаратуре для обеспечения электрической развязки при передаче информационных сигналов, бесконтактной коммутации сильноточных и высоковольтных цепей и создания перестраиваемых фотоприемников в устройствах контроля и регулирования, а также в радиоэлектронной аппаратуре, приборах и в электротехнических устройствах.

 Параметры и характеристики 3ОД120Б-1 оптопара диодная:

3ОД120Б-1

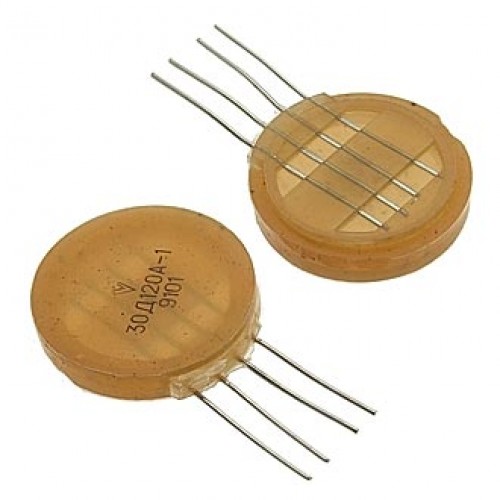

Оптопары 3ОД120Б-1 диодные бескорпусные, состоящие из излучающего диода из арсенид-галлий-алюминия и кремниевого диодного фотоприемника.
Предназначены для гальванической развязки элементов в составе гибридных оптоэлектронных микросхем.
Масса прибора не более 0,02 г.
Входное напряжение -1,9 В.
Коэффициент передачи тока -1,0 %
Время нарастания выходного сигнала -30 нс
Время спада выходного сигнала -
Ток утечки на выходе оптопары. -2,0 мкА.
Сопротивление изоляции оптопары -10 ГОм.
Проходная емкость оптопары -2,0 пф.
Входной ток во включенном состоянии -20 ма.
Импульсный входной ток -100 ма.
Входное обратное напряжение -3,5 В.
Обратное выходное постоянное напряжение -5 В.
Обратное выходное импульсное напряжение -XX.
Напряжение изоляции -400 В.
Рабочий диапазон температур окружающей среды --60…+85 °C.
