3Л107Б-01

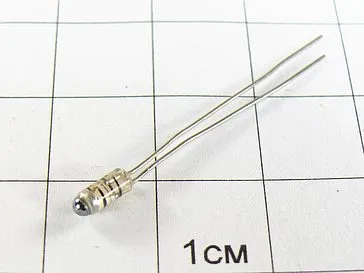

Диоды излучающие 3Л107Б-01, арсенидогаллиевые, мезаэпитаксиальные.
Предназначены для работы в качестве источников ИК излучения аппаратуры специального назначения.
Конструктивно оформлены в пластмассовой оболочке.
Маркируются: 3Л107А-01 - одной полоской; 3Л107Б-01 - двумя полосками.
Масса диода не более 0,2 г.
Тип корпуса: КДИ-7.
Категория качества: «ВП», «ОС».
Технические условия:
  - приемка «ВП» ФЫ0.336.005ТУ;
  - приемка «ОС» ФЫ0.336.005ТУ, аА0.339.190ТУ.
Гарантийный срок сохраняемости - 25 лет с даты приемки, а в случае перепроверки изделия - с даты перепроверки.

Некоторые электрические и излучательные параметры:
Мощность излучения при Т=+25°С и Iпр=100 мА, не менее:
   - 3Л107А-01 ...... 5,5 мВт
   - 3Л107Б-01 ...... 9 мВт
Импульсная мощность излучения при Iпр=0,8 А и Ти=50 мкс, не менее:
   - 3Л107А-01 ...... 30 мВт
   - 3Л107Б-01 ...... 50 мВт
Длина волны излучения в максимуме спектральной плотности при Iпр=100 мА 0,9..12 мкм
Постоянное прямое напряжение при Iпр=100 мА, не более:
   - При Т>+25°С ...... 2 В
   - При Т=-60°С ...... 2,5 В

Предельные эксплуатационные данные:
Постоянный прямой ток:
   - При Т<+35°С ...... 100 мА
   - При Т=+85°С ...... 80 мА
Импульсный прямой ток при Ти<50 мкс и Q=20 для 3Л107А-01, 3Л107Б-01
   - При Т<+35°С ...... 0,6 А
   - При Т=+85°С ...... 0,65 А
Температура окружающей среды: ......  -60..+85°С
