АОТ101ГС оптопара транзисторная

Описание АОТ101ГС оптопара транзисторная
АОТ101ВС - устройство, использующее оптические свойства для своей работы: генерации, детектирования, преобразования и передачи информационного сигнала.
Оптоэлектронные приборы разделяются на оптопары, люминесцентные вакуумные индикаторы (ИВ, ИН), светоизлучающие диоды, фотодиоды, фоторезисторы и другие.
оптопара транзисторная АОТ101ГС широко используется в микроэлектронной и электротехнической аппаратуре для обеспечения электрической развязки при передаче информационных сигналов, бесконтактной коммутации сильноточных и высоковольтных цепей и создания перестраиваемых фотоприемников в устройствах контроля и регулирования, а также в радиоэлектронной аппаратуре, приборах и в электротехнических устройствах.
 Параметры и характеристики АОТ101ГС оптопара транзисторная :
АОТ101ГС
Оптопары транзисторные АОТ101ГС, двухканальные, состоящие из эпитаксиальных излучающих диодов на основе соединения галлий-алюминий-мышьяк и кремниевых фототранзисторов.
Применяются для электронной коммутации однополярного тока с гальванической привязкой между входом и выходом.

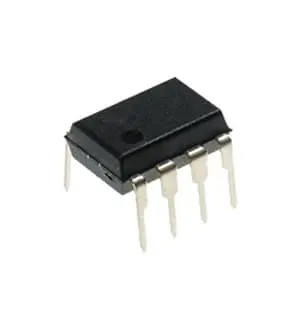

Выпускаются в пластмассовом корпусе.
Масса прибора не более 3 г.

Некоторые электрические параметры.
- Входное напряжение при iвх=15 мА,
- не более -1,7 В.
- типовое значение - 3,3 В.
- Входное напряжение при iвх=5 мА,
- не более - 1,6 В.
- типовое значение - 1,2 В.
- Выходное остаточное напряжение:
- при iвх=2,5 мА и iвых=0,5 мА, не более - 0,4 В.
- типовое значение 0,2 В при iвх=10 мА (для АОТ101АС при iвых=1,5 мА, АОТ101БС при iвых=10 мА), не более - 0,4 В.
- Ток утечки па выходе при iвх=0 и uобр=10 В,
- не более - 10 мкА.
- типовое значение - 1 мкА.
- Сопротивление изоляции при uиз=500 В,
- не менее - 1011 Ом.
- типовое значение - 1012 Ом.
- Время нарастания и спада выходного сигнала при uком=10В, iвх=10мА и rн=100 Ом,
- не более - 10 мкс.
 - типовое значение - 3 мкс.
Предельные эксплуатационные данные.
- Коммутируемое напряжение - 15 В.
- Обратное входное напряжение - 1,5 В.
- Напряжение изоляции при Т=+25±10°С - 1,5 кВ.
- Входной ток при Т=-1О..+5О°С - 20 мА.
- Температура окружающей среды  -60..+70 °С.
