Описание 3Л118А диод излучающий
3Л118А - устройство, использующее оптические свойства для своей работы: генерации, детектирования, преобразования и передачи информационного сигнала.
Оптоэлектронные приборы разделяются на оптопары, люминесцентные вакуумные индикаторы (ИВ, ИН), светоизлучающие диоды, фотодиоды, фоторезисторы и другие.
Диод излучающий 3Л118А широко используется в микроэлектронной и электротехнической аппаратуре для обеспечения электрической развязки при передаче информационных сигналов, бесконтактной коммутации сильноточных и высоковольтных цепей и создания перестраиваемых фотоприемников в устройствах контроля и регулирования, а также в радиоэлектронной аппаратуре, приборах и в электротехнических устройствах.
Параметры и характеристики 3Л118А диод излучающий:
3Л118А
Диоды излучающие, арсенидогаллиевые, импульсные, мезаэпитакснальные.
Предназначены для использования в аппаратуре в качестве источников ИК излучения.

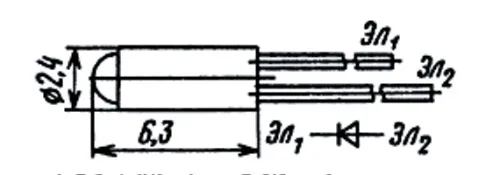

Выпускаются в пластмассовом корпусе.
Диоды 3Л118А маркируются черным ободком на корпусе. Черная точка на корпусе ставится со стороны анодного вывода.
Масса не более 0,2 г
Некоторые электрические и излучательные параметры:
Мощность излучения при iпр=5О мА, не менее ...... 2 мВт
Импульсная мощность излучения при iпр=500 мА и tи=50мкс, не менее ...... 10 мВт
Длина волны излучения в максимуме спектральной плоскости:
- 3Л118А ...... 0,91..0,95 мкм
- АЛ118А ...... 0,9..1 мкм
Ширина спектра излучения ...... 0,04 мкм
Время нарастания импульса излучения, не более ...... 100 нс
Время спада импульса излучения, не более ...... 150 нс
Постоянное прямое напряжение при iпр=50 мА, не более ...... 1,7 В
Предельные эксплуатационные данные:
Постоянное обратное напряжение ...... 1 В
Постоянный прямой ток ...... 50 мА
Импульсный прямой ток при tи=50 мкс и q=20:
- При Т=+35°С ...... 500 мА
- При Т=+85°С ...... 350 мА
Температура окружающей среды:
- 3Л118А ...... -60..+85°С.
- АЛ118А ...... -40..+85°С.
