Описание КЛЦ202В индикатор знакосинтезирующий
КЛЦ202В - устройство, использующее оптические свойства для своей работы: генерации, детектирования, преобразования и передачи информационного сигнала.
Оптоэлектронные приборы разделяются на оптопары, люминесцентные вакуумные индикаторы (ИВ, ИН), светоизлучающие диоды, фотодиоды, фоторезисторы и другие.
Индикатор знакосинтезирующий КЛЦ202В широко используется в микроэлектронной и электротехнической аппаратуре для обеспечения электрической развязки при передаче информационных сигналов, бесконтактной коммутации сильноточных и высоковольтных цепей и создания перестраиваемых фотоприемников в устройствах контроля и регулирования, а также в радиоэлектронной аппаратуре, приборах и в электротехнических устройствах.
Параметры и характеристики КЛЦ202В индикатор знакосинтезирующий:
Индикаторы КЛЦ202В знакосинтезирующие, на основе соединений фосфид—арсенид—галлий, эпитаксиально-диффузионные, состоящие из дискретных элементов.
Предназначены для визуальной индикации.

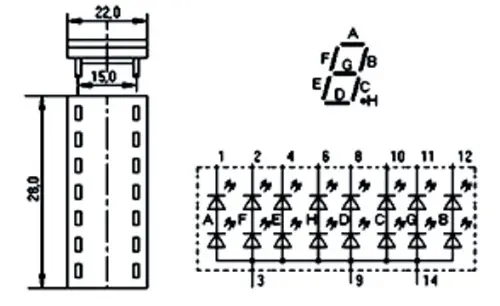

Индикаторы имеют семь сегментов и децимальную точку, излучающие свет при воздействии прямого тока. Различные комбинации элементов, обеспечиваемые внешней коммутацией, позволяют воспроизвести цифры от 0 до 9 и децимальную точку.
Выпускаются в пластмассовом корпусе с гибкими выводами.
Высота знака 18 мм.
Масса прибора не более 10 г.
Основные технические параметры знакосинтезирующего индикатора КЛЦ202В:
Цвет излучения (свечения): красный;
Высота знаков: 20 мм;
Сила света одного сегмента: 0,6 мкд;
Максимум спектрального распределения: 0,65 мкм;
Постоянное прямое напряжение: не более 4 В при 20 мА;
Допустимый разброс силы света между сегментами: не более 300 %;
Максимально допустимый постоянный прямой ток: 25 мА;
Максимально допустимое обратное постоянное напряжение: 10 В.
