АОУ115В оптопара тиристорная

Описание АОУ115В оптопара тиристорная

АОУ115В - устройство, использующее оптические свойства для своей работы: генерации, детектирования, преобразования и передачи информационного сигнала.
Оптоэлектронные приборы разделяются на оптопары, люминесцентные вакуумные индикаторы (ИВ, ИН), светоизлучающие диоды, фотодиоды, фоторезисторы и другие.
Оптопара тиристорная АОУ115В широко используется в микроэлектронной и электротехнической аппаратуре для обеспечения электрической развязки при передаче информационных сигналов, бесконтактной коммутации сильноточных и высоковольтных цепей и создания перестраиваемых фотоприемников в устройствах контроля и регулирования, а также в радиоэлектронной аппаратуре, приборах и в электротехнических устройствах.

Параметры и характеристики АОУ115В оптопара тиристорная:

Тиристорные оптроны АОУ115В состоят из арсенид-галлиевого ИК излучателя и фотоприемника - кремниевого фотодинистора, изолированных один от другого оптически прозрачной массой.
Приборы изготовляют по гибридной технологии.

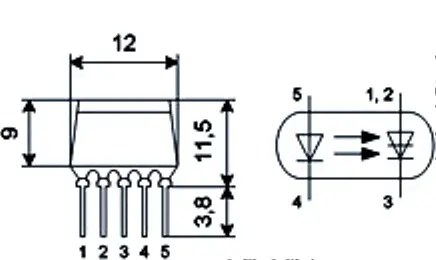

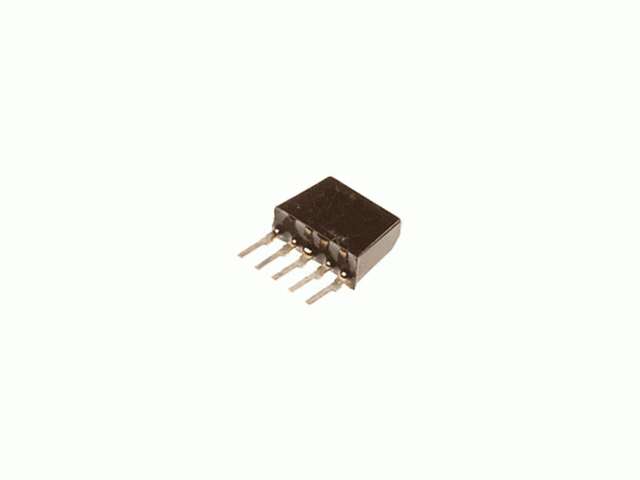

Оптопары выпускают в пластмассовом корпусе с жесткими пластинчатыми выводами.
Масса прибора - не более 0.8 г.

Основные технические параметры АОУ115В:
• Ток включения (ток излучателя), мА, не более, при напряжении на закрытом фотодинисторе 10 В ......... 20
• Время включения, мкс, не более ......... 10
• Время выключения, мкс, не более ......... 200
Предельные эксплуатационные данные:
• Максимальный входной постоянный ток, мА ......... 30
• Максимальный входной импульсный ток, мА ......... 60
• Наибольшее прямое выходное напряжение на закрытом фотодинисторе, В, для
     - АОУ115А ......... 50
     - АОУ115Б, АОУ115В ......... 200
     - АОУ115Г, АОУ115Д ......... 400
• Наибольшее постоянное обратное напряжение на фотодинисторе, В, для
     - АОУ115В ......... 200
     - АОУ115Д ......... 400
• Наибольший выходной постоянный ток, мА, при температуре окружающей среды
     - +25°С и менее ......... 100
     - +55°С ......... 20
• Наибольший выходной средний прямой ток. мА, при угле проводимости 90 град, и температуре окружающей среды
     - +25°С и менее ......... 15
     - +55°С ......... 5
• Наибольший выходной средний прямой ток, мА, при угле проводимости 180 град, и температуре окружающей среды
     - +25°С и менее ......... 50
     - +55°С ......... 10
• Минимальное выходное напряжение на закрытом фотодинисторе, В ......... 10
• Напряжение изоляции, В ......... 1500
• Наименьшее прямое выходное напряжение на закрытом фотодинисторе, В ......... 10
• Критическая скорость нарастания выходного напряжения, В/мкс ......... 0.75
• Напряжение изоляции между входом и выходом, кВ ......... 1,5
• Рабочий интервал температуры окружающей среды, °С ......... -45...+55.
