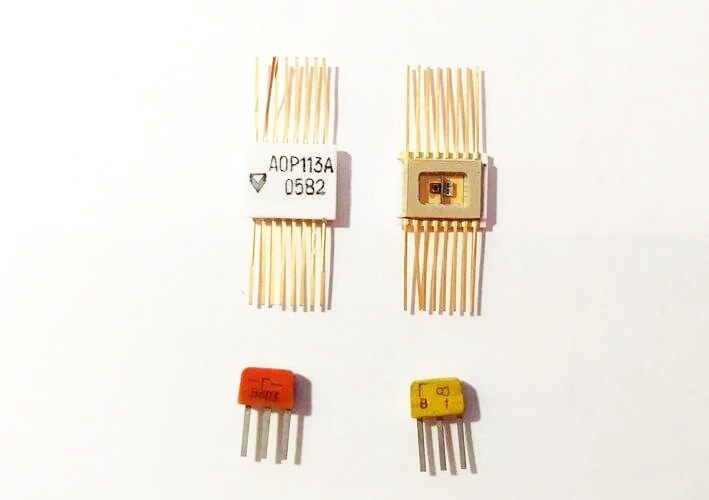

Описание АОР113А оптопара резисторная
АОР113А - устройство, использующее оптические свойства для своей работы: генерации, детектирования, преобразования и передачи информационного сигнала.
Оптоэлектронные приборы разделяются на оптопары, люминесцентные вакуумные индикаторы (ИВ, ИН), светоизлучающие диоды, фотодиоды, фоторезисторы и другие.
Оптопара резисторная АОР113А широко используется в микроэлектронной и электротехнической аппаратуре для обеспечения электрической развязки при передаче информационных сигналов, бесконтактной коммутации сильноточных и высоковольтных цепей и создания перестраиваемых фотоприемников в устройствах контроля и регулирования, а также в радиоэлектронной аппаратуре, приборах и в электротехнических устройствах.
Параметры и характеристики АОР113А оптопара резисторная:
АОР113А
Оптопары резисторные АОР113А, с открытым оптическим каналом отражательного типа, состоящие из излучающего арсенидогаллиевого диода и фотоприемника - дифференциального селенисто-кадмиевого фоторезистора.
Предназначены для применения в качестве позиционно-чувствительных датчиков устройств автоматики прецизионных металлообрабатывающих станков с числовым программным управлением.
Для отражения лучей используются зеркала диаметром 20 мм и радиусом кривизны 50 мм.

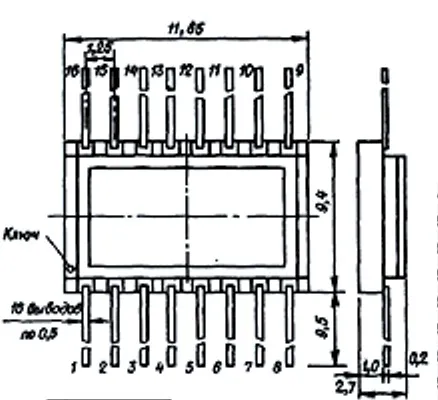

Выпускаются в металлическом корпусе со стеклянным окном.
Масса приборов не более 3,5 г.
Позиционная чувствительность при относительном световом отверстии 1:1,8 - не менее 2 мкА/мкм.
Число контролируемых координат - 2.
Выходное напряжение - не более 10 В.
Входной ток каждой оптопары - не более 20 Ма.
Температура окружающей среды - +1 ...+50°С.
