Описание АЛ115А диод излучающий
АЛ115А - устройство, использующее оптические свойства для своей работы: генерации, детектирования, преобразования и передачи информационного сигнала.
Оптоэлектронные приборы разделяются на оптопары, люминесцентные вакуумные индикаторы (ИВ, ИН), светоизлучающие диоды, фотодиоды, фоторезисторы и другие.
диод излучающий АЛ115А широко используется в микроэлектронной и электротехнической аппаратуре для обеспечения электрической развязки при передаче информационных сигналов, бесконтактной коммутации сильноточных и высоковольтных цепей и создания перестраиваемых фотоприемников в устройствах контроля и регулирования, а также в радиоэлектронной аппаратуре, приборах и в электротехнических устройствах.
Параметры и характеристики АЛ115А диод излучающий:
Диоды излучающие АЛ115А, арсенидогаллиевые, мезаэпитаксиальные.
Предназначены для работы в качестве источников ИК излучения.

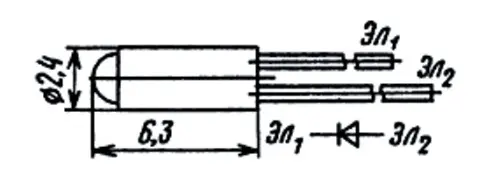

Выпускаются в защитной пластмассовой оболочке.
Тип диода приводится на групповой таре.
Положительный вывод отмечается белой точкой.
Масса диода АЛ115А 0,2 г.
Некоторые электрические и излучательные параметры:
Мощность излучения при iпр=50 мА, не менее ...... 10 мВт
Длина волны излучения в максимуме спектральной плотности при iпр=50 мА ...... 0,95 мкм
Ширина спектра излучения при iпр=50 мА, не более ...... 0,05 мкм
Ширина диаграммы направленности, не более ...... 90°
Коэффициент полезного действия, не менее ...... 10%
Время нарастания импульса излучения не более ...... 300 нс
Время спада импульса излучения, не более ...... 500 нс
Постоянное прямое напряжение при iпр=50 мА, не более ...... 2 В
Дифференциальное сопротивление при iпр=50 мА, не более ...... 3 Ом
Постоянный обратный ток при uобр=4В, не более ...... 100 мкА
Предельные эксплуатационные данные:
Постоянное обратное напряжение ...... 4 В
Постоянный прямой ток ...... 50 мА
Рассеиваемая мощность ...... 100 мВт
Температура окружающей среды:
- 3Л115А ...... -60..+85°С
- АЛ115А ...... -40..+85°С.
