Описание
3ОТ131А - устройство, использующее оптические свойства для своей работы: генерации, детектирования, преобразования и передачи информационного сигнала.
Оптоэлектронные приборы разделяются на оптопары, люминесцентные вакуумные индикаторы (ИВ, ИН), светоизлучающие диоды, фотодиоды, фоторезисторы и другие.
оптопара диодная 3ОТ131А широко используется в микроэлектронной и электротехнической аппаратуре для обеспечения электрической развязки при передаче информационных сигналов, бесконтактной коммутации сильноточных и высоковольтных цепей и создания перестраиваемых фотоприемников в устройствах контроля и регулирования, а также в радиоэлектронной аппаратуре, приборах и в электротехнических устройствах.
Параметры и характеристики

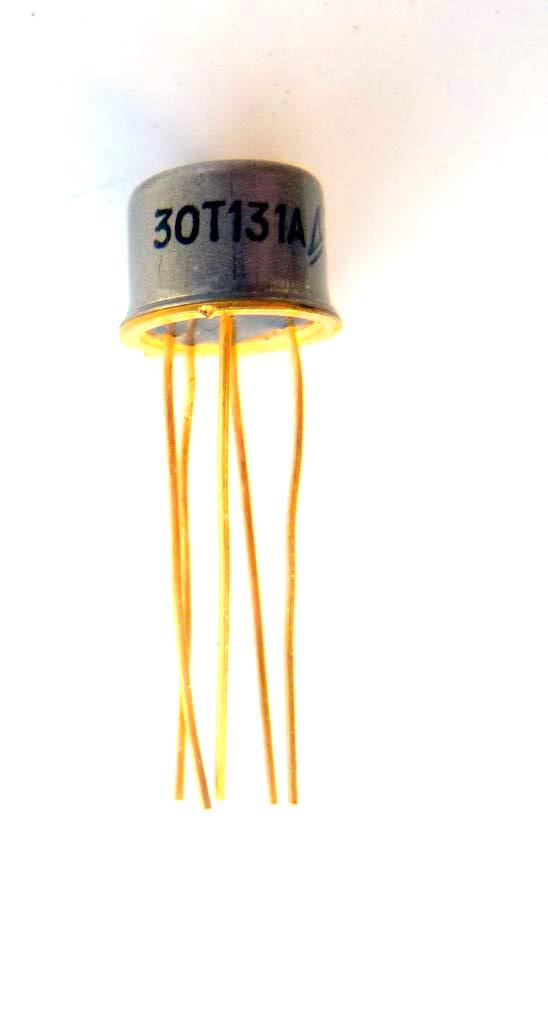

Оптопары транзисторные 3ОТ131А, состоящие из излучающих мезаэпитаксиальных диодов па основе соединения галлий-алюминий-мышьяк и кремниевых фототранзисторов.
Предназначены для бесконтактной коммутации постоянного тока с гальванической развязкой между входом и выходом.

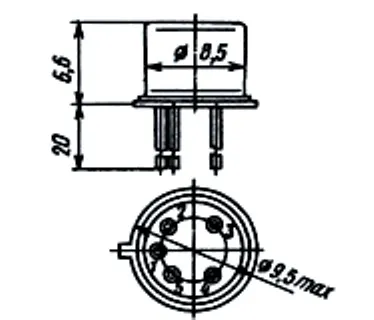

Выпускаются в металлостеклянном корпусе с гибкими выводами.
Масса прибора не более 2 г.
Входное напряжение: не более - 1,7 В.
Выходное остаточное напряжение: не более - 1,5 В.
Ток утечки на выходе: не более - 10 мкА.
Сопротивление изоляции: не менее - 100 ГОм.
Время нарастания выходного сигнала: 10 мкс.
Время спада выходного сигнала: 70 мкс.
Максимальный входной ток: 15 мА.
Максимальное коммутируемое напряжение на выходе: 30 В.
Максимальный выходной ток: 70 мА.
Максимальное напряжение изоляции: 1000 В.
Рабочий диапазон температур окружающей среды --60…+85°C.
