5584АП3Т

Микросхемы допускают возможность работы в режиме превышения напряжения  по входу до 7 В без ухудшения характеристик и надежности микросхем. Данная возможность позволяет использовать микросхемы в радиоэлектронных устройствах для сопряжения микросхем с напряжениями питания 5 В и 3 В, исключает выход из строя микросхемы при аварийном отключении источника напряжения питания.

Применение блока формирования выходного фронта в составе микросхемы позволяет уменьшить амплитуду помех при одновременном переключении выходов в одно и то же состояние.

Входные и выходные уровни микросхем соответствуют уровням КМОП.


Особенности:


• Диапазон напряжения питания от 2.0 до 5.5 В. • Выходной ток 12 мА. • Низкий ток потребления: 0.2 мкА (типовое значение) при Та = 25 °С. • Допустимое значение статического потенциала не менее 2000 В. • Диапазон рабочих температур среды от минус 60 до плюс 125 °С. • Сбалансированная задержка распространения сигнала. • Обеспечивает режим превышения напряжения по входу. • Низкий уровень шума при одновременном переключении выходов в одно и то же состояние:  VOLP = 0.8 В (max).

Порядок подачи и снятия напряжений питания и входных сигналов на микросхемы не регламентируется.

Наиболее близкими по составу параметров разрабатываемой схемы являются микросхемы серии 74VHCххх ф. Toshiba, Япония, прямой аналог отсутствует.

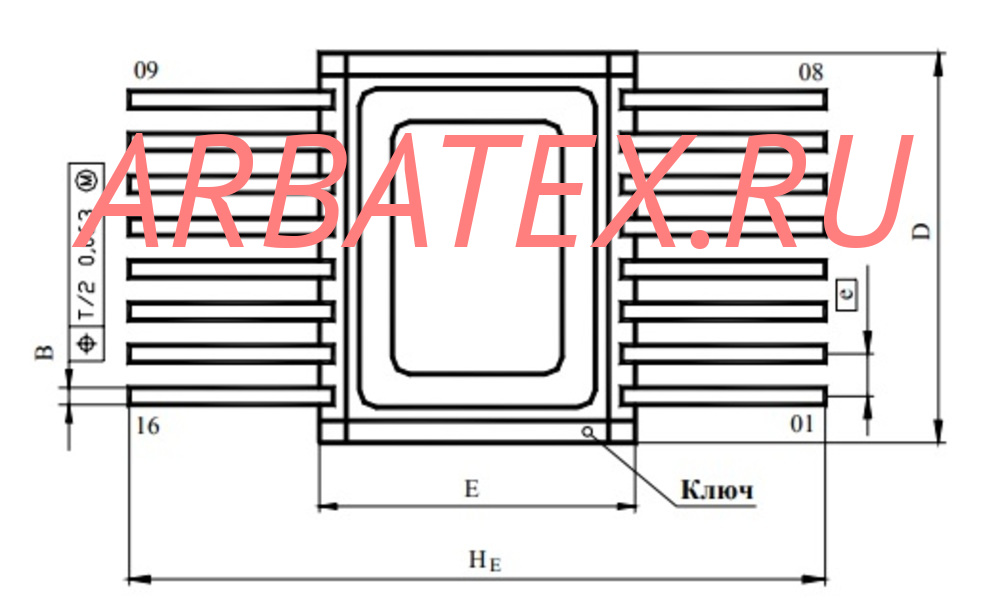

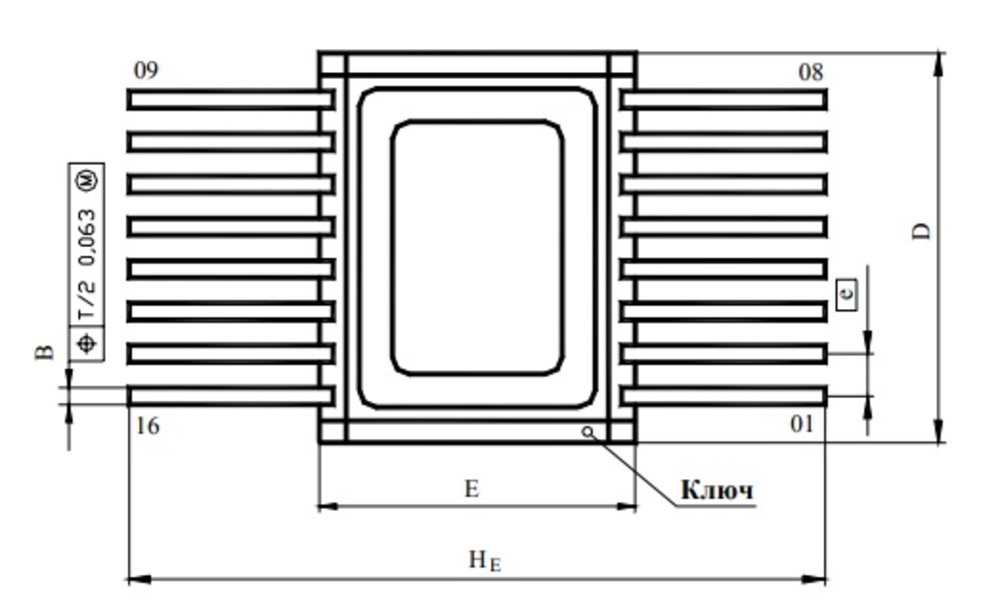

Микросхема изготавливается в 20-выводном металлокерамическом корпусе типа 4153.20-6. Первый вывод расположен в левом нижнем углу при правильно ориентированной для чтения маркировке.
