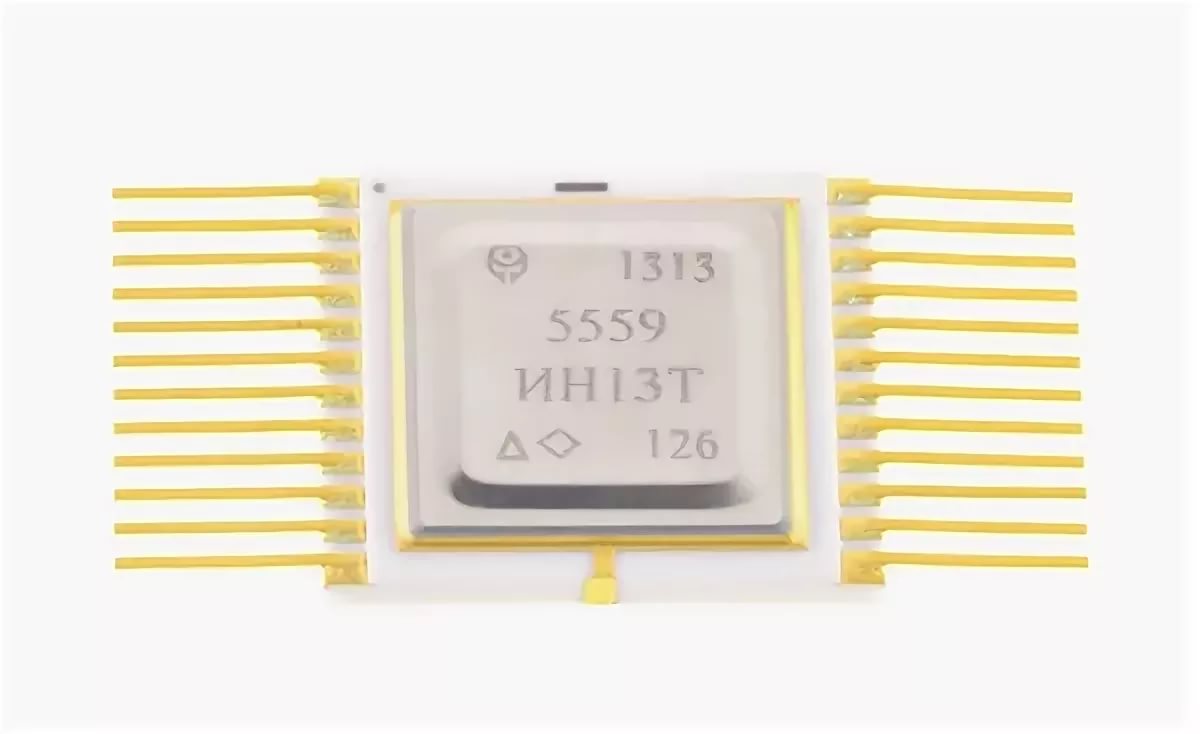

5559ИН13Т

Микросхема  представляет собой приемопередатчик, предназначенный для построения устройств интерфейса по ГОСТ Р 52070-2003.  Технические условия  - АЕЯР.431230.591ТУ. Корпуса: 4131.24-3 (5559ИН13Т), H09.28-1B (5559ИН13У), H04.16-1B (5559ИН13У1, 5559ИН13У2) Микросхема является КМОП специализированной аналого-цифровой БИС, включающей в себя блок входной логики и выходной усилитель для передатчика и ограничитель, сложный дифференциальный компаратор и блок выходной логики для приемника. Выпускаются с пр. 5,включены  в "Перечень электрорадиоизделий, разрешенных к применению …" МОП 44 001.02  Электрические параметры: 1. Токи потребления Ток потребления от источника питания мА, не более +5В, с неработающим передатчиком 5 +5В, с работающим передатчиком 500 2. Размах сигнала на нагрузке 70 Ом, через трансформатор ТИЛ6В, при питании 5В -  не менее 21В. 3. Длительность фронта и среза выходного сигнала передатчика, типовая - 130нс        в диапазоне температур от-60°С до +125°С        -    от 100нс до 250нс. 4. Выходные токи по выводам DO1, DO2 – не менее  4 мА. 5. Выходные уровни напряжения по выводам DO1, DO2 – 0В, 5В. 6. Входные токи по выводам DI1, DI2, EN – не более 3 мкА. 7. Уровень входной логической «1» на входах DI1, DI2, EN для 5559ИН13У,Т,У1 - не менее   3.7В для 5559ИН13У2  - не менее   2.5В
