Интегральная микросхема серии ТТЛ.
Микросхемы КМ155ЛА8 представляют собой 4 логических элемента 2И-НЕ с открытым коллекторным выходом (элемент контроля).
Содержат 32 интегральных элемента.

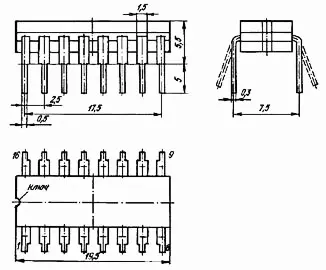

Корпус типа 201.14-8, масса не более 2,2 г.
Предельно допустимые режимы эксплуатации:
Напряжение питания .......... 4,75 - 5,25 В
Входное напряжение низкого уровня .......... < 0,4 В
Входное напряжение высокого уровня .......... > 2,4 В
Входной ток низкого уровня .......... < 16 мА
Выходной ток высокого уровня .......... < -0,8 мА
Емкость нагрузки .......... < 15 пФ
Длительность фронта и среза входного импульса < 150 нс
Температура окружающей среды:
- К155 .......... -10 + 70 °С
- КМ155 ......... - 45 + 85 °С
