Микросхемы К155ИД15 представляют собой дешифратор для управления линейной светоизлучающей шкалой красного цвета свечения.
Содержит 133 интегральных элемента.

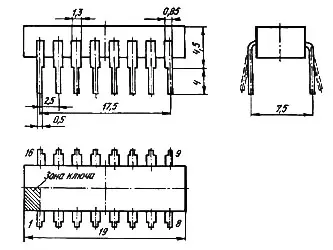

Корпус типа 238.16-2, масса не более 2 г.
Предельно допустимые режимы эксплуатации К155ИД15:
- Напряжение питания .......... 4,75 - 5,25 В
- Входное напряжение низкого уровня .......... < 0,4 В
- Входное напряжение высокого уровня .......... > 2,4 В
- Входной ток низкого уровня .......... < 16 мА
- Выходной ток высокого уровня .......... < -0,8 мА
- Емкость нагрузки .......... < 15 пФ
- Длительность фронта и среза входного импульса < 150 нс
- Температура окружающей среды:
- К155 .......... -10 + 70 °С
- КМ155 ......... - 45 + 85 °С
