К1114ЕУ3 микросхема

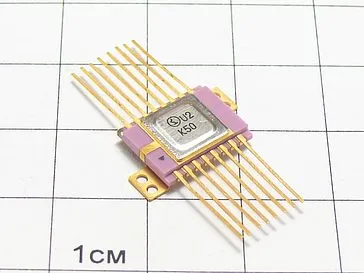

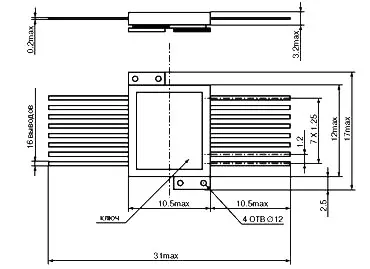

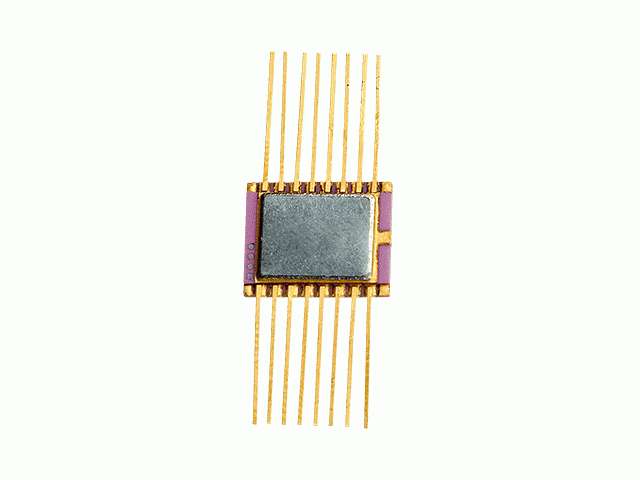

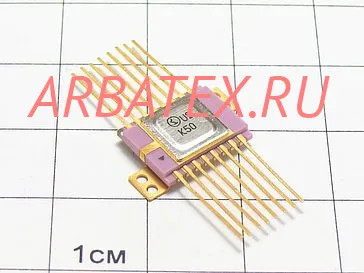

Микросхема К1114ЕУ3 представляет собой схему управления импульсными источниками питания на коммутируемые мощности 8...10 Вт и предназначена для использования в импульсных источниках вторичного электропитания в телевизионной, и другой аппаратуре, с высокой частотой преобразования и широкими функциональными возможностями.К1114ЕУ3 может выполнять следующие функции: формирование опорного напряжения, усиление сигнала рассогласования, формирование пилообразного напряжения, широтно-импульсную модуляцию, формирование двухтактного и однотактного выхода, защиту от сквозных токов, усиление сигнала датчика тока или напряжения, управление (включение, выключение), формирование частотной характеристики, обеспечение «мягкого» запуска.Корпус К1114ЕУ3 типа 4112.16-15.01, масса не более 1,4 г.Напряжение питания: 9...36 В.Ток потребления: не более 15 мА.Рабочая температура: -60...+125 °С.

Электрические параметры

1	Напряжение питания	9...36 В
2	Опорное напряжение при Uп=9 В, Uком.вх.=10 В, Iвых=0	4,7...5,3 В
3	Остаточное напряжение при Uп=9 В, Uком.вх.=10 В, Iвых=0, fком=10 кГц	не более 1,5 В
4	Ток закрытой микросхемы при Uп=9 В, Uком.вх.=40 В, Iвых=0	не более 50 мкА
5	Ток потребления при Uп=36 В, Uком.вх.=10 В, Iвых=0	не более 15 мА
6	Температурный коэффициент опорного напряжения	не более 0,01 %C
7	Нестабильность по напряжению ИОП при Uп=36 В, Uком.вх.=10 В, Iвых=0	не более 0,05 %
8	Длительность фронта (среза) импульса выходного тока	не более 200 нс

Предельно допустимые режимы эксплуатации

1	Напряжение питания     в предельном режиме	9...36 В 7...38 В
2	Входное коммутироемое напряжение     в предельном режиме	2...40 В 1...42 В
3	Входной ток     в предельном режиме	не более 200 мА не более 250 мА
4	Рассеиваемая мощность	не более 0,8 Вт
5	Частота коммутации     в предельном режиме	4...400 кГц 0,1...500 кГц
6	Температура окружающей среды	-10...+100 ° C
