К1108ПА1А

Описание

Микросхемы К1108ПА1А представляют собой быстродействующий 12-разрядный ЦАП и предназначены для построения блоков аналогового ввода-вывода.
Выполняют функцию линейного преобразования 12-разрядного параллельного кода в выходной униполярный или биполярный ток. Согласуются с ТТЛ схемами. Применяются в быстродействующих системах обработки информации, измерительной технике, системах автоматического регулирования, связи, промышленного и вещательного телевидения.
В состав К1108ПА1А входят 12 токовых ключей, схема стабилизации тока ключей, резисторная матрица R-2R. Преобразование осуществляется по принципу суммирования двоично-взвешенных токов. ИС могут работать в режиме суммирования токов на внешнем резисторе в составе АЦП последовательного приближения.
Содержат 328 интегральных элементов.

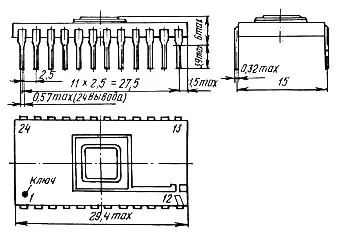

Корпус типа 210Б.24-1, масса не более 5 г.
