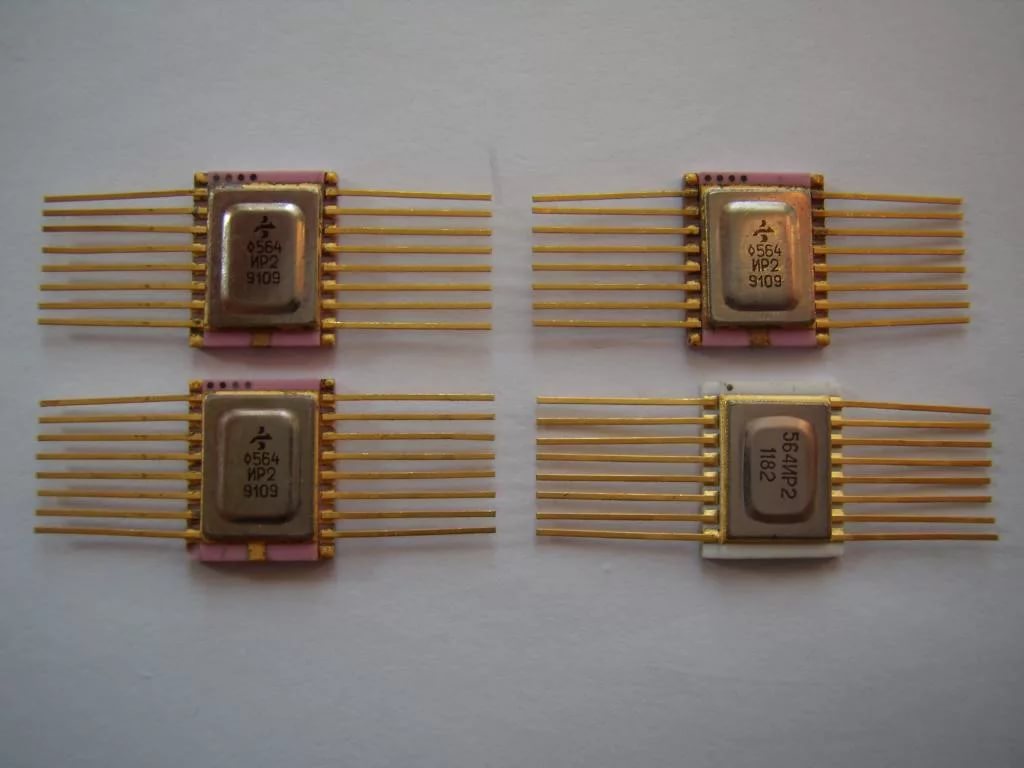

564ИР2В микросхема

Описание микросхемы 564ИР2В:

Цифровая микросхема серии КМОП.
Микросхемы 564ИР2В представляют собой два четырехразрядных регистра сдвига с последовательным вводом и параллельным выводом информации.
Содержат 236 интегральных элементов.

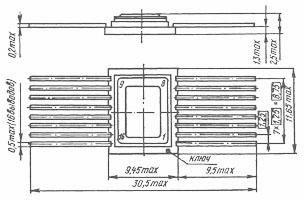

Корпус типа 402.16-33, масса не более 2 г.
Технические условия: бК0.347.064ТУ11/02.
Напряжение питания: 4,2-15 В.
Ток потребления: не более 0,3 мА.
Рабочая температура: -60...+125°С.

Краткие основные характеристики:

Диапазон напряжений питания от 4,2В до 15В.

Предельное напряжение питания до 18В.

Диапазон рабочих температур от -60°С до +125°С.

Время задержки распространения сигнала ≤200 нс при UCC=10B, CL=50pF, T=25°C.

Ток потребления ≤10 мкА при UCC=10В, T=25°C.

Выходной  ток  низкого уровня ≥1.0мА при UCC=10B, U0=0.5В, T=25°C.

Выходной  ток  высокого уровня ≥/-1.0/мА при UCC=10B, U0=9.5В, T=25°C.

Показатели стойкости к воздействию спецфакторов: И1, И2, И3, С1 по 2У; С3, К3 по 1У; И4 - 1,5ед.; К1 по 1У.
