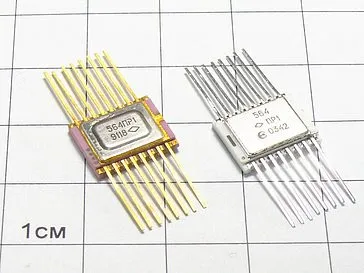

564ПР1 микросхема

Описание микросхемы 564ПР1

Микросхема 564ПР1 - микроминиатюрное электронное устройство, все или часть элементов которого нераздельно связаны конструктивно и соединены между собой электрически.

По своему функциональному назначению интегральные микросхемы делятся на две основные группы: аналоговые, или линейно-импульсные, и логические, или цифровые, микросхемы. Аналоговые микросхемы предназначаются для усиления, генерирования и преобразования электрических колебаний разных частот, например, для приемников, усилителей, а логические — для использования в устройствах автоматики, в приборах с цифровым отсчетом времени, в ЭВМ.

Параметры и характеристики микросхемы 564ПР1:

Диапазон напряжений питания от 4,2 В до 15,0 В.
Предельное напряжение питания до 18,0 В.
Диапазон рабочих температур от -60 °С до + 125 °С.
Время задержки распространения сигнала при включении (выключении) от  тактового  входа  к  параллельным  выходам: ≤ 840  нс при UСС = 5,0 В, UIH = 5,0 В, UIL = 0 В, CL = 50 пФ, T = 25 °C.
Выходное напряжение низкого уровня ≤ 0,01 В при UCC = 5,0 B, T = 25 °C.
Выходное напряжение высокого уровня ≥ 4,99 В при UCC = 5,0 B, T = 25 °C.
Показатели стойкости к воздействию спецфакторов: И1, И2, И3, С1 по 2У;  С3, К3 по 1У;  И4 - 1,5ед.; К1 по 1У.
