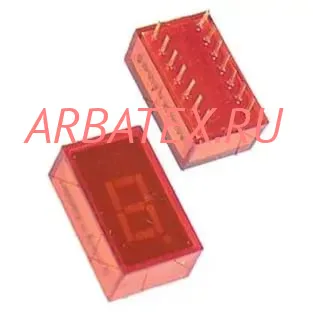

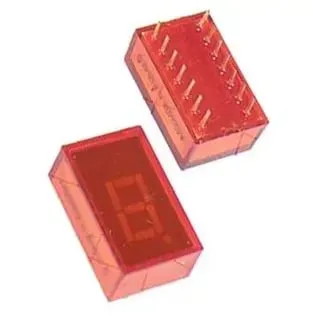

Микросхемы интегральные К490ИП2, КМ490ИП2 предназначенные для работы в радиоэлектронной аппаратуре для отображения цифровой информации. Индикаторы имеют 7 сегментов и децимальную точку красного цвета свечения, с внутренней схемой управления, выполненной по ТТЛ технологии. Микросхемы индицируют следующие знаки:
Цифры от 0 до 9 ,знак “бланк”, знак “минус”, знаки “P,L,C,H”
Высота знака для индикаторов 9 мм.
Масса индикаторов типа К490ИП2 не более 2,5 г.
Наименование параметра, единица измерения,режим измерения | Буквенное обозначение | Норма | Температура, °С | |
К490ИП2 | ||||
не менее | не более | |||
| Входной ток низкого уровня при Ui=0,4 В ,U сс = 5,25 В , мА (вытекающий) | I°вх | . | 1,6 1,6 1,6 | 25±10 -45±3 70±3 |
| Входной ток высокого уровня при Ui=2,4 В,U сс = 5,25 В, мкА Для всех входов кроме входа разрешения записи (втекающий) Для входа разрешения записи | I¢вх | . | 100 250 250 200 250 250 | 25±10 -45±3 70±3 25±10 -45±3 70±3 |
| Ток потребления при U сс = 5,25 В, в состоянии индикации “8”, мА | I пот | . | 75 80 80 | 25±10 -45±3 70±3 |
| Ток индикации при U сс = 5,25 В, Uинд=3,0 В, схема в состоянии индикации “8”, мА | Iинд | . | 160 190 190 | 25±10 -45±3 70±3 |
| Сида света при U сс = 5,25 В, Uинд=3,0 В, схема в состоянии индикации “8”,мккд | In | 700 | . | 25±10 |
