Описание товара
Описание микросхемы 142ЕН8В:
Микросхемы 142ЕН8В представляют собой мощные стабилизаторы напряжения с фиксированным выходным напряжением положительной полярности и током нагрузки до 1,5 А.
Имеют защиту от перегрузок по току и перегрева кристалла.
Содержат 29 интегральных элементов.

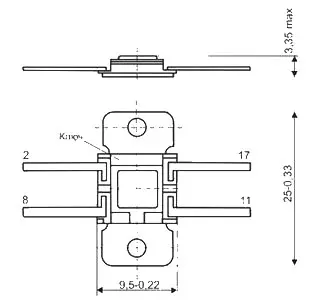

Корпус типа 4116.4-3, масса не более 3 г.
Технические условия: бК0.347.098ТУ7.
Основные технические параметры микросхемы 142ЕН8В:
• Выходное напряжение: 15 ±0,45 В;
• Выходной ток: 1,5 А;
• Входное напряжение: 35 В;
• Нестабильность по току: 0,67 %/А;
• Нестабильность по напряжению: 0,05 %/В;
• Диапазон рабочих температур: -60...+125°С.
Основные параметры стабилизаторов КР142ЕН8А,Б,В:
Параметр | КР142ЕН8А | КР142ЕН8Б | КР142ЕН8В |
Выходное напряжение
| 9В±0,27В
| 12В±0,36В
| 15В±0,45В
|
Максимальное входное напряжение
| 35В
|
Максимальный выходной ток (T=-45..+100°С)
| 0,5А*
|
Максимальный выходной ток (T=-25..+70°С)
| 1,5А*
|
Максимальная рассеиваемая мощность (T=-45..+70°С)
| 8Вт
|
Максимальная рассеиваемая мощность (T=+100°С) | 5Вт |
Коэффициент сглаживания пульсаций, не менее
| 30дБ
|
Ток потребления, не более
| 10мА
|
Дрейф напряжения, не более
| 1,0%
|
Коэффициент нестабильности по напряжению, не более
| 0,05% / В
|
Температурный коэффициент напряжения, не более | 0,02% / °С |
Температура окружающей среды
| -45..+100°С
|
Аналог | L7809CV | L7812CV | L7815CV |
