142ЕН6А микросхема

Описание микросхемы 142ЕН6А:

Двуполярные интегральные стабилизаторы напряжения

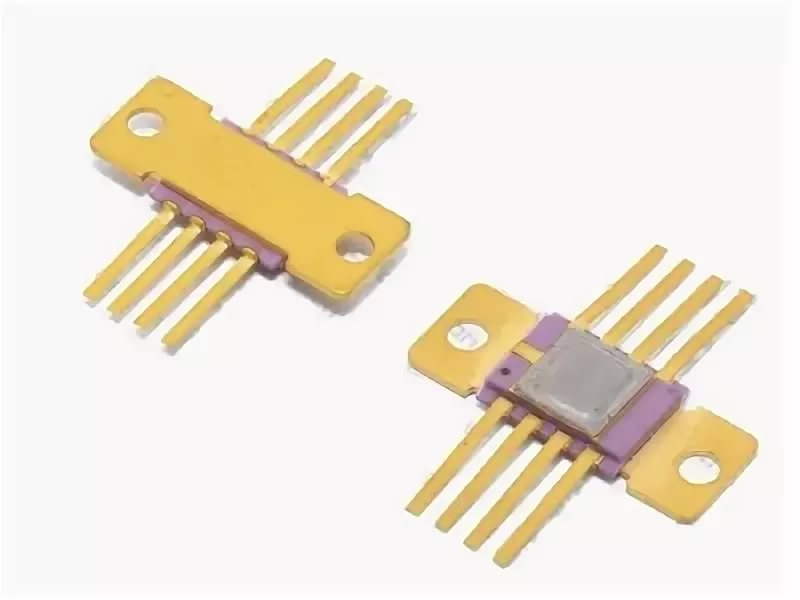

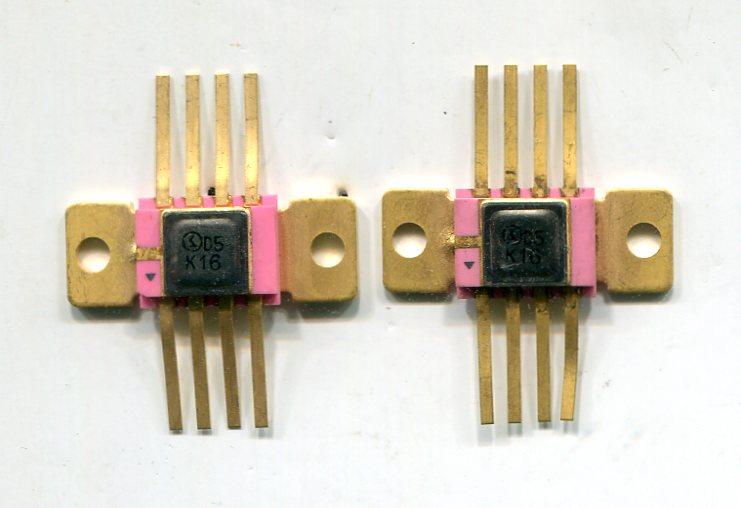

Микросхемы 142ЕН6А, 142ЕН6Б, К142ЕН6А–К142ЕН6Г представ-ляют собой интегральные двуполярные стабилизаторы напряжения с фиксированным выходным напряжением, выполненные по планарной диффузионной технологии с изоляцией диэлектриком. Микросхемы предназначены для использования в стабилизированных блоках питания радиоэлектронной аппаратуры. Каждая из них состоит из двух стабилизаторов – плеч: у плюсового плеча регулирующий элемент включен в плюсовой провод (по отношению к общему проводу), а у минусового в минусовой. Конструктивно микросхемы оформлены в прямоугольном металло–керамическом корпусе 41116.8–2 с восемью жесткими пластинчатыми выводами (рис.46). Для отвода тепла и крепления микросхемы предусмотрены теплоотводящий фланец с двумя крепежными отверстиями

Микросхемы 142ЕН6А представляют собой двухполярные стабилизаторы напряжения с фиксированным выходным напряжением ±15 В и током нагрузки 200 мА.
При эксплуатации допускается подключение нагрузки к какому-либо одному или одновременно к двум входам (каналам) микросхемы.
Содержат 77 интегральных элементов.
Корпус типа 4116.8-3, масса не более 3 г.
Технические условия: бК0.347.098-ТУ5.
Диапазон рабочих температур: -60...+125°С.
