Описание товара

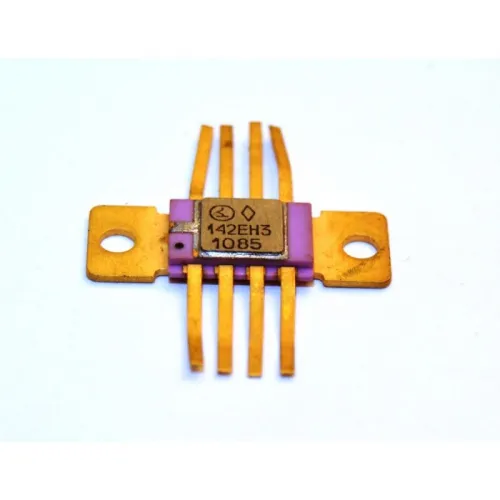

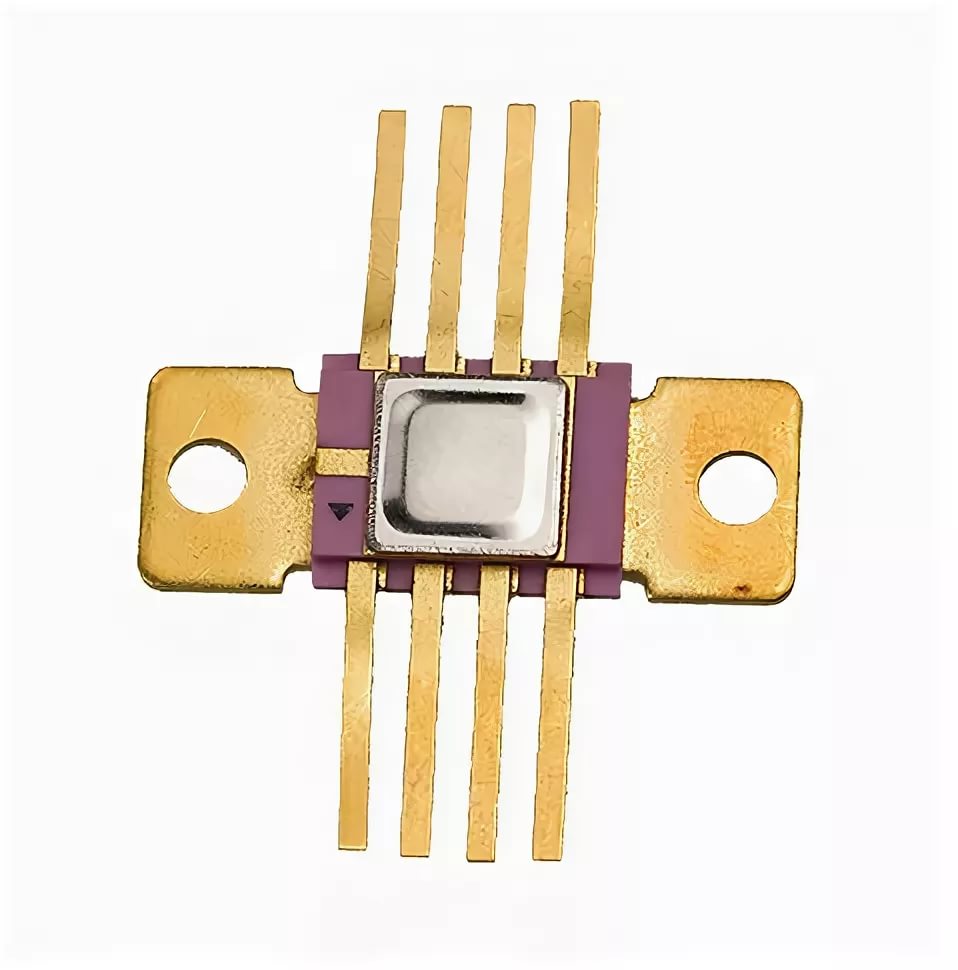

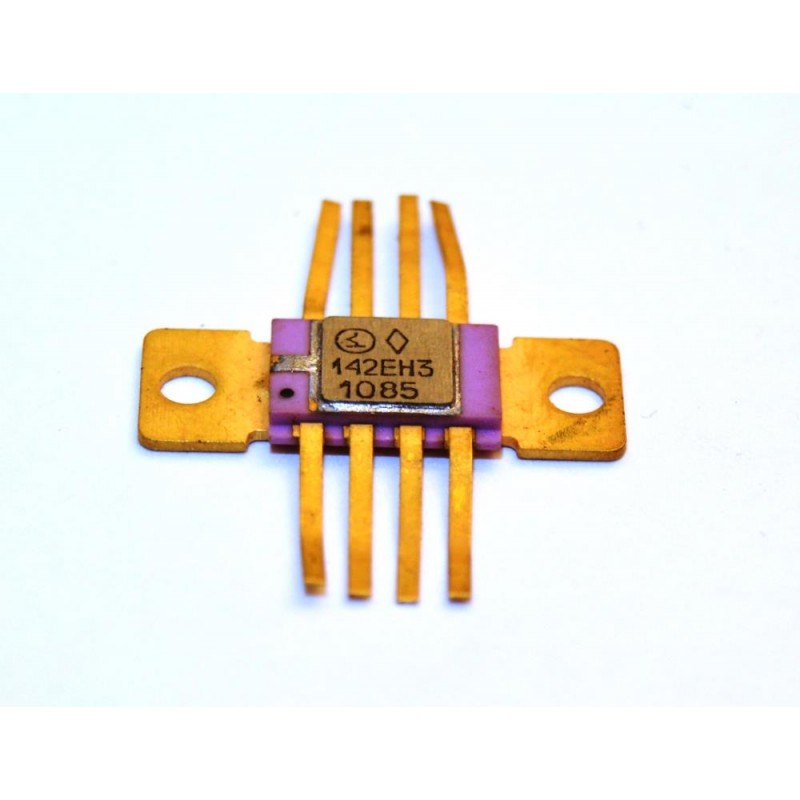

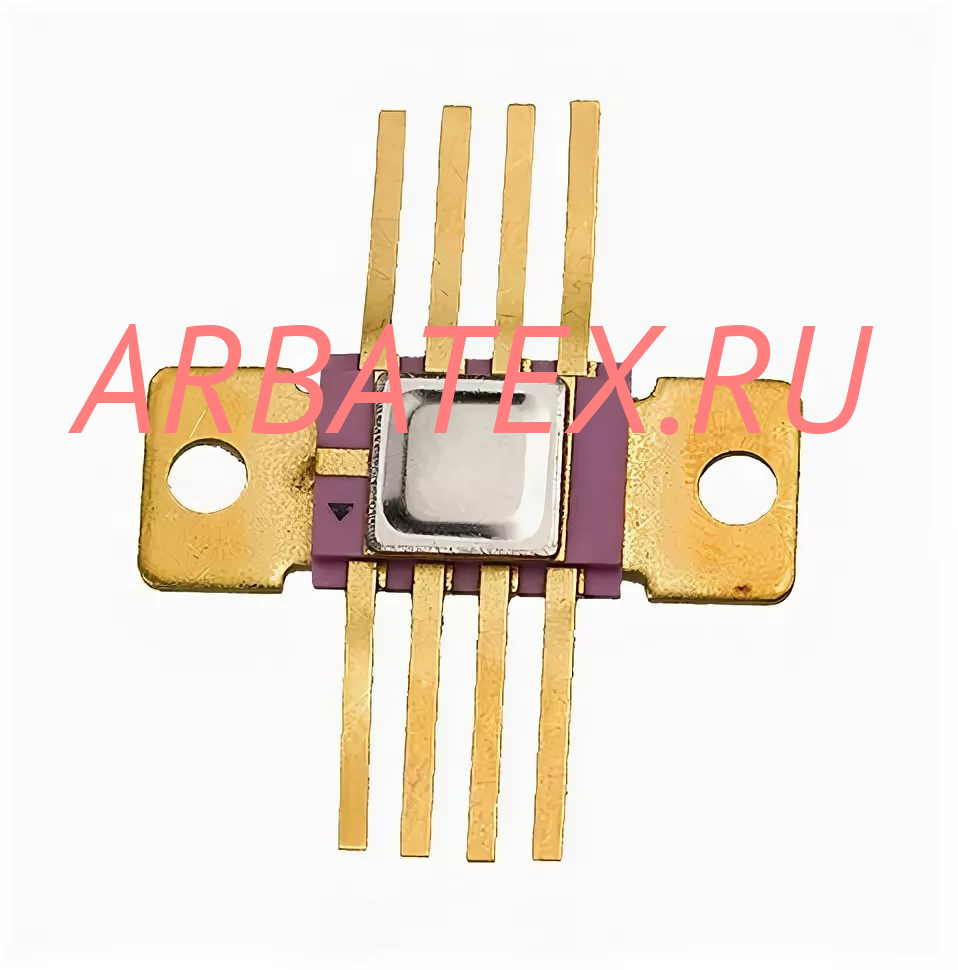

Описание микросхемы 142ЕН3:

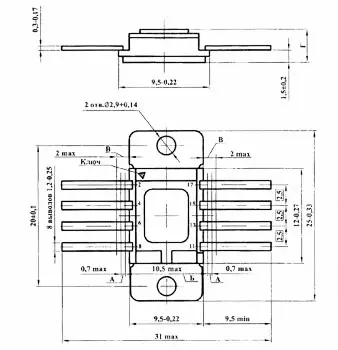

142ЕН3 — интегральная микросхема (артикулярное наименование в соответствии с ГОСТ) микросхемы интегральные используются в радио-электронной аппаратуре в большом круге применения с функциональным назначением в качестве стабилизатора напряжения с регулируемым выходом. Микросхемы выполнены в керамометалическом корпусе. Модель изделия наносится на металлической части корпуса. Номинальное значение нагрева при эксплуатации от минус 60 до плюс 125град С. Климатически исполнены УХЛ и микросхемы: 2) согласована техусловиям бК0.347.098ТУ4; 4) согласована техусловиям бК0.347.397-04СТУ.
Назначение выводов:
2 — вход схемы защиты;
4 — вход сигнала обратной связи;
6 — выключатель;
8 — общий;
11 — коррекция;
13 — выход;
15 — вход;
17 — коррекция.
Электрические параметры:
Нестабильность по напряжению при Uвх=45 В, Uвых=30 В, Iвых=10 мА . . 0,05 %/В
Температурный коэффициент напряжения при
Uвх=20 В, Uвых=4 В, Iвых=10 мА:
К142ЕН3А, К142ЕН4А . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .≤ 0,01 %/ºC
К142ЕН3Б, К142ЕН4Б . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .≤ 0,02 %/ºC
Дрейф напряжения (за сутки) при Uвх=45 В, Uвых=30 В, Iвых=10 мА . . . .≤ 0,15 %
Минимальное падение напряжения при Uвх=19 В, Uвых=15 В:
К142ЕН3А, К142ЕН3Б . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .≤ 3 В
К142ЕН4А, К142ЕН4Б . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .≤ 4 В
Нестабильность по току при Uвх=19 В, Uвых=15 В:
К142ЕН3А, К142ЕН4А . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .≤ 0,25 %/А
К142ЕН3Б, К142ЕН4Б . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .≤ 0,33 %/А
Ток потребления при Uвх=45 В, Uвых=30 В . . . . . . . . . . . . . . . . . . . . . . . ≤ 10 мА
Предельно допустимые режимы эксплуатации:
Максимальное входное напряжение:
К142ЕН3А, К142ЕН4А . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .≤ 45 В
К142ЕН3Б, К142ЕН4Б . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .≤ 40 В
Минимальное входное напряжение:
К142ЕН3А, К142ЕН4А . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .≤ 9 В
К142ЕН3Б, К142ЕН4Б . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .≤ 9,5 В
