Описание товара:

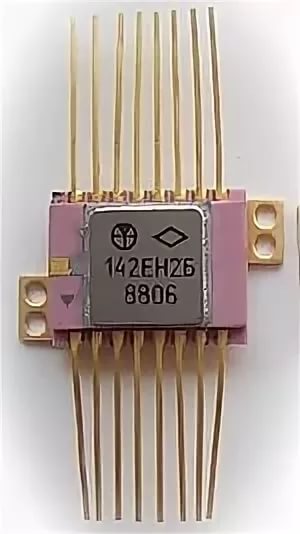

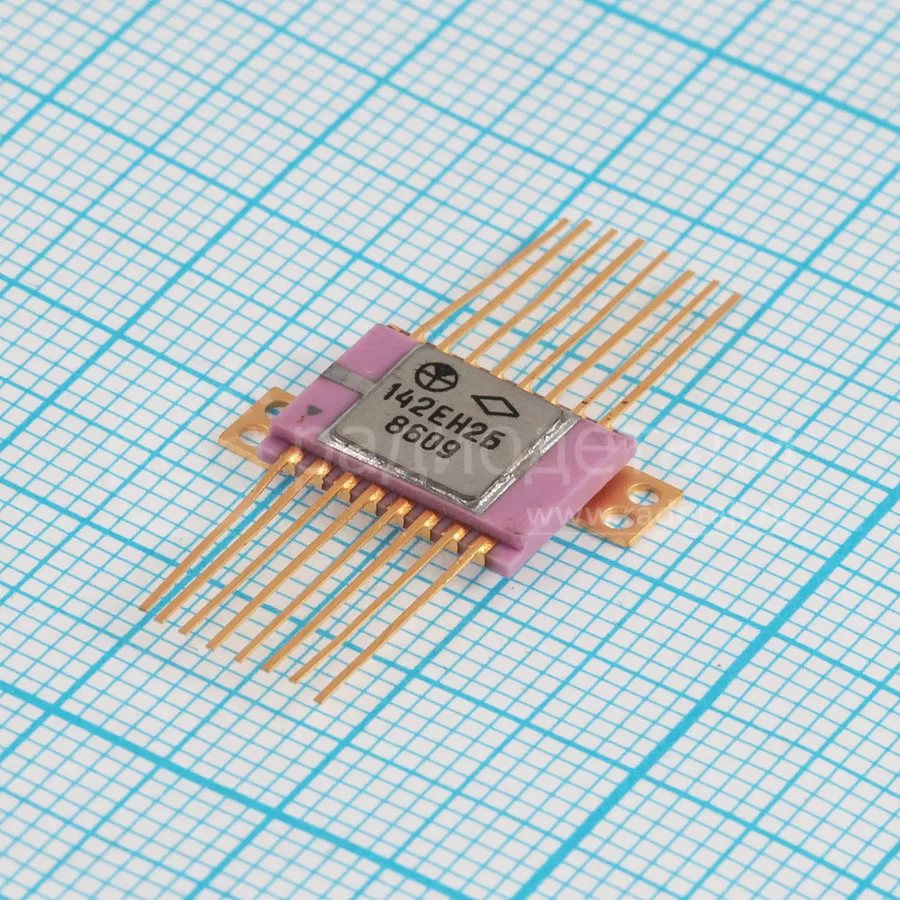

Микросхемы 142ЕН2Б представляют собой стабилизаторы напряжения компенсационного типа с регулируемым выходным напряжением положительной полярности и током нагрузки 150 мА. Имеют защиту от короткого замыкания и перегрузок и схему дистанционного выключения внешним сигналом. Для регулировки выходного напряжения применяется внешний делитель.
173.18 руб. / шт Цена не является конечной и требует уточнения у менеджера.
Загрузка
Рассчитываем стоимость доставки
Пожалуйста подождите, рассчет займет немного времени

Описание товара

Описание микросхемы 142ЕН2Б:

Микросхемы представляют собой регулируемые стабилизаторы напряжения. Микросхемы К142ЕН1А -

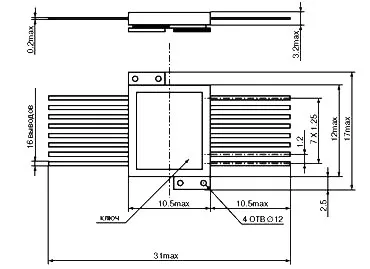

К142ЕН1Г, К142ЕН2А - К142ЕН2Г имеют корпуса типов 402.16-7 и 4112.16-15;  КР142ЕН1А -
КР142ЕН1Г, КР142ЕН2А - КР142ЕН2Г - типа 2102.14-1. Микросхемы в корпусах 402.16-7, 4112.16-15
предназначены только для эксперементальных работ, в корпусах 2102.14-1 - для применения в серийной
аппаратуре. Обозначение типов микросхем в корпусе 2102.14-1 приводится на корпусе; на микросхемы
в корпусе 402.16-7 находится сокращенное обозначение: К142ЕН1А - КЕН1А, К142ЕН1Б - КЕН1Б,
К142ЕН1В - КЕН1В, К142ЕН1Г - КЕН1Г, К142ЕН2А - КЕН2А, К142ЕН2Б - КЕН2Б, К142ЕН2В -
КЕН2В, К142ЕН2Г - КЕН2Г. На микросхемы в корпусе 4112.16-15 наносится цифровой двухзначный
код с буквой "К": К142ЕН1А - К06, К142ЕН1Б - К07, К142ЕН1В - К27, К142ЕН1Г - К28, К142ЕН2А -
К08, К142ЕН2Б - К09, К142ЕН2В - К29, К142ЕН2Г - К30. Масса микросхем в корпусах 402.16-7 и
4112.16-15 не более 1,4г, в корпусе 2102.14-1 не более 1,2 г.

Микросхемы 142ЕН2Б представляют собой стабилизаторы напряжения компенсационного типа с регулируемым выходным напряжением положительной полярности и током нагрузки 150 мА. Имеют защиту от короткого замыкания и перегрузок и схему дистанционного выключения внешним сигналом. Для регулировки выходного напряжения применяется внешний делитель.Для повышения стабильности предусмотрен вывод для подключения внутреннего источника опорного напряжения к внешнему источнику питания. Содержат 24 интегральных элемента. Изготовлены по совмещенной биполярно-полевой технологии.Корпус типа 4112.16-15.01.Масса микросхем не более 1,4 г.Технические условия: бК0.347.098 ТУ1.

Основные технические параметры микросхемы 142ЕН2Б:
• Выходное напряжение: 12...30 В;
• Выходной ток: 0,15 А;
• Входное напряжение: 40 В;
• Нестабильность по току: 4,4 %/А;
• Нестабильность по напряжению: 0,1 %/В;
• Диапазон рабочих температур: -60...+125°С.

Примечания:

1. Допускается соединение с общим выводом аппаратуры как положительного, так и
отрицательного выходного напряжения микросхемы: при этом "+" и "-" входного напряжения
(аккумулятора, выпрямителя, фильтра и т. п.) должны быть изолированы от общего вывода аппаратуры.
2. Разрешается производить монтаж микросхемы 2 раза, демонтаж 1 раз.
3. При эксплуатации минимальный ток делителя 1,5 мА.
4. Разрешается использовать микросхемы К142ЕН1А - К142ЕН1Г, при Uвх.min = 5,5,  в схеме с
дополнительным источником питающего напряжения, превышающим 9 В. Разрешается использовать
микросхемы К142ЕН2А - К142ЕН2Г при Uвх.min = 9 В; при этом электрические параметры остаются в
пределах, указанных для диапазона Uвых = 12...30 В.
