142ЕН12 микросхема

Описание микросхемы 142ЕН12:

    Микросхема 142ЕН12 регулируемый трехвыводный стабилизатор положительного напряжения, позволяющий питать устройства током до 1.5А в диапазоне напряжений от 1.2В до 37В. Этого легко достичь, используя всего два внешних навесных резистора для установки необходимого выходного напряжения. Линейность нагрузочной характеристики лучше, чем в стандартных фиксированных стабилизаторах.КР142ЕН12А собран в стандартном транзисторном корпусе, позволяющем легко монтировать его на плате и теплоотводе. В дополнение к более высоким, чем у фиксированных стабилизаторов характеристикам,КР142ЕН12А имеет полную защиту от перегрузок, включающую внутрисхемное ограничение по току, защиту от перегрева и защиту выходного транзистора. Все системы защиты от перегрузок остаются полностью работоспособными даже если вход регулирования отключен. Обычно входной конденсатор не нужен, если корпус стабилизатора находится в пределах 15 см от входной фильтрирующей емкости,в противном случае он необходим. В дополнение может быть добавлен выходной конденсатор для сглаживания переходных процессов.
Для достижения очень высокого значения коэффициента подавления пульсаций вход регулирования может быть зашунтирован емкостью. Помимо тех случаев, в которых используются фиксированные стабилизаторы, КР142ЕН12А находит применение в широком диапазоне других приложений. Например, переключаемый стабилизатор, стабилизатор с программи руемым выходом, а с присоединением постоянного резистора между выходом и входом регулирования КР142ЕН12А может использоваться как прецизионный токовый стабилизатор. Источники с электронным выключением можно получить закорачиванием вывода регулирования на землю, при этом на выходе получается напряжение 1.2В, которое позволяет уменьшить ток в нагрузке.

Микросхемы 142ЕН12 представляют собой мощные высоковольтные стабилизаторы напряжения «взвешенного» типа с регулируемым выходным напряжением положительной полярности и токами нагрузки до 1,5 А. Устойчивы к импульсным перегрузкам мощности, имеют защиту от перегрузок по току.
Содержат 276 интегральных элементов.

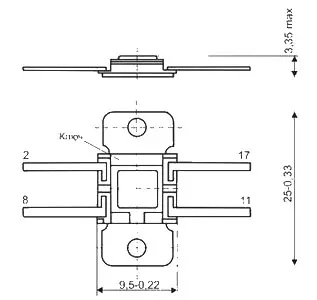

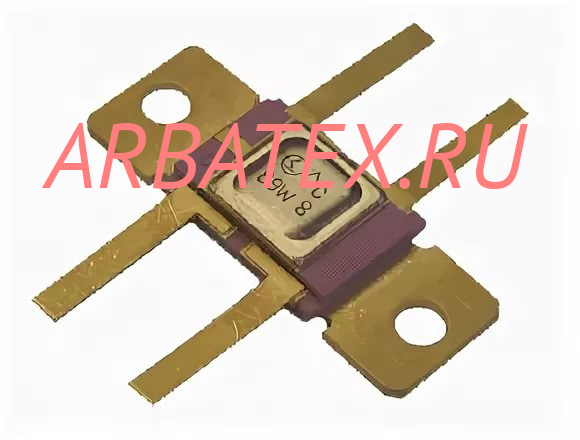

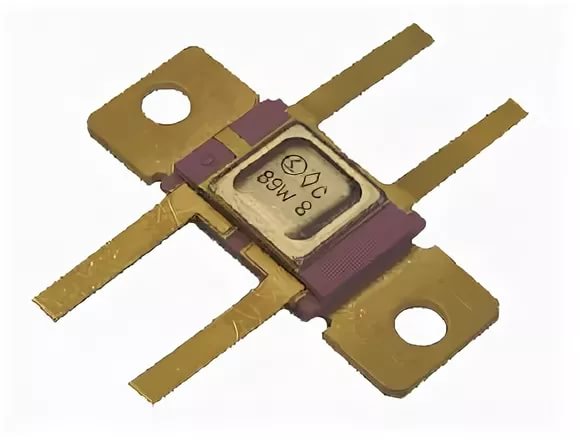

Корпус типа 4116.4-3.
Технические условия: бК0.347.098-11ТУ.

Основные технические параметры микросхемы 142ЕН12:
• Выходное напряжение: 1,2...37 В;
• Выходной ток: 1,5 А;
• Входное напряжение: 40 В;
• Нестабильность по току: 1,5 %/А;
• Нестабильность по напряжению: 0,07 %/В;
• Диапазон рабочих температур: -60...+125°С.
