140УД20А микросхема

Описание микросхемы 140УД20А:

Микросхемы 140УД20А представляют собой двоенные (двухканальные) операционные усилители средней точности с внутренней частотной коррекцией и защитой входа от короткого замыкания.
Содержат 82 интегральных элемента.

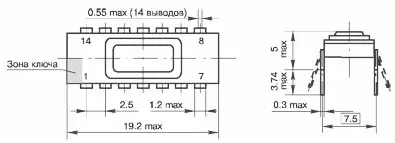

Корпус типа 201.14-10.
Рабочая температура: -60...+125°С.

Шифр кода маркировки микросхем:

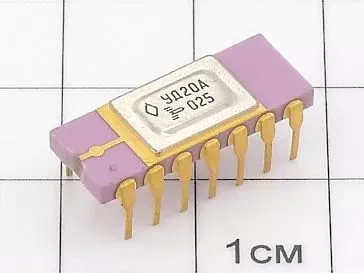

140УД20А ВК – УД20А, 140УД20Б ВК – УД20Б в соответствии с АЕЯР.431130.171 ТУ;
ОСМ140УД20А ВК – ОСМУД20А, ОСМ140УД20Б ВК – ОСМУД20Б в соответствии с АЕЯР.431130.171 ТУ и ПО.070.052.

Минимальный срок сохраняемости микросхем при их хранении:
- в отапливаемом хранилище или в хранилище с регулируемыми влажностью и температурой или местах хранения микросхем, вмонтированных в защищенную аппаратуру, или находящихся в защищенном комплекте ЗИП - 25 лет;
- в неотапливаемом хранилище – 16,5 лет;
- под навесом и на открытой площадке, вмонтированными в аппаратуру ( в составе незащищенного объекта), или в комплекте ЗИП – 12,5 лет.
Срок сохраняемости исчисляется с даты изготовления, указанной на микросхеме.

Электрические параметры при U_п= 15 В, R_н= 2к, Т=25 ° C

1	Напряжение питания	15 В 10%
2	Максимальное выходное напряжение     при Uп= 15 В     при Uп= 13,5 В	не менее 11,5 В не менее 10,5 В
3	Напряжение смещения нуля при Uп= 15 В     140УД20А, К140УД20А, КР140УД20А, Н140УД20А     140УД20Б, К140УД20Б, КР140УД20Б, Н140УД20Б, КМ140УД20, КБ140УД20-4 при Uп= 16,5 В     140УД20А, К140УД20А, КР140УД20А, Н140УД20А     140УД20Б, К140УД20Б, КР140УД20Б, Н140УД20Б, КМ140УД20, КБ140УД20-4	не более 3 мВ не более 6 мВ   не более 4,5 мВ не более 6,5 мВ
4	Входной ток     140УД20А, К140УД20А, КР140УД20А, Н140УД20А     140УД20Б, К140УД20Б, КР140УД20Б, Н140УД20Б, КМ140УД20, КБ140УД20-4	не более 80 нА не более 200 нА
5	Ток потребления при Uп= 15 В     140УД20А, К140УД20А, КР140УД20А, Н140УД20А     140УД20Б, К140УД20Б, КР140УД20Б, Н140УД20Б, КМ140УД20, КБ140УД20-4 при Uп= 16,5 В     140УД20А, К140УД20А, КР140УД20А, Н140УД20А     140УД20Б, К140УД20Б, КР140УД20Б, Н140УД20Б, КМ140УД20, КБ140УД20-4	не более 2,8 мА не более 3,3 мА   не более 2,8 мА не более 3,3 мА
6	Разность входных токов при при Uп= 15 В     140УД20А, К140УД20А, КР140УД20А, Н140УД20А     140УД20Б, К140УД20Б, КР140УД20Б, Н140УД20Б, КМ140УД20, КБ140УД20-4 при при Uп= 16,5 В     140УД20А, К140УД20А, КР140УД20А, Н140УД20А     140УД20Б, К140УД20Б, КР140УД20Б, Н140УД20Б, КМ140УД20, КБ140УД20-4	не более 30 нА не более 50 нА   не более 30 нА не более 50 нА
7	Коэффициент усиления напряжения при Uп= 15 В     140УД20А, К140УД20А, КР140УД20А, Н140УД20А     140УД20Б, К140УД20Б, КР140УД20Б, Н140УД20Б, КМ140УД20, КБ140УД20-4 при Uп= 13,5 В     140УД20А, К140УД20А, КР140УД20А, Н140УД20А     140УД20Б, К140УД20Б, КР140УД20Б, Н140УД20Б, КМ140УД20, КБ140УД20-4	не менее 50000 не менее 25000   не менее 50000 не менее 25000
8	Коэффициент ослабления синфазных входных напряжений	не менее 70 дБ
9	Синфазное входное напряжение	не менее 12 В
10	Коэффициент влияния нестабильности источников питания на напряжение смещения	не более 150 мкВ/В
11	Частота единичного усиления	не менее 0,5 МГц
12	Скорость нарастания выходного напряжения	не менее 0,3 В/мкс
