Микросхема представляет собой счетверенный операционный усилитель с внутренней частотной коррекцией. Предназначена для удешевления и миниатюризации аппаратуры широкого применения. К1401УД2Б может работать от одного источника питания. Зарубежный аналог LM324. Корпус типа 201.14-8, масса не более 2,5 г.
Описание микросхемы 1401УД2А:

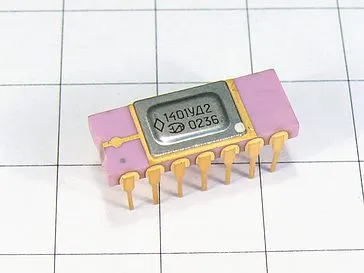

Микросхемы 1401УД2А представляют собой счетверенный операционный усилитель с внутренней частотной коррекцией и предназначены для построения усилителей постоянного и переменного токов, преобразователей, функциональных генераторов, активных фильтров, стабилизаторов напряжения.
Содержат 115 интегральных элементов.

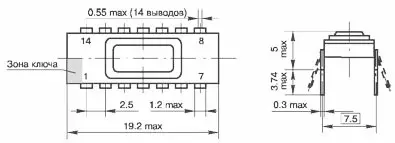

Корпус типа 201.14-10, масса не более 2,5 г.
Напряжение питания: ±15 В ±10%.
Ток потребления: не более 3 мА.
Рабочая температура: -60...+125°С.
Технические условия: АЕЯР.431130.149-01ТУ.
Характеристика 1401УД2А
| Число ОУ в одном корпусе | 4 |
| Граничная частота усиления в малосигнальном режиме, МГц | 1 |
| Минимальное напряжение питания, В | 1.5 |
| Максимальное напряжение питания, В | 16.5 |
| Ток питания в пересчете на усилитель, мА | 3 |
| Входное напряжение смещения, мВ | 5 |
| Входной ток смещения, нА | 150 |
| Температурный дрейф нуля, мкВ/оС | 30 |
| Коэффициент усиления с разомкнутой ОС, дБ | 50 |
| Входное сопротивление, МОм | 0.2 |
| Коэффициент ослабления синфазной составляющей (КОСС), дБ | 70 |
| Корпус | 201.14-2 |
| Производитель | Россия |
