Описание товара:

Цифровая микросхема серии ТТЛ. Микросхемы 136ЛА3 представляют собой 4 логических элемента 2И-НЕ.

Характеристики:

Все характеристики

Загрузить / Загрузить / Загрузить

173.74 руб. / шт Цена не является конечной и требует уточнения у менеджера.

В наличии

Рассчитываем стоимость доставки

Пожалуйста подождите, рассчет займет немного времени

Описание товара

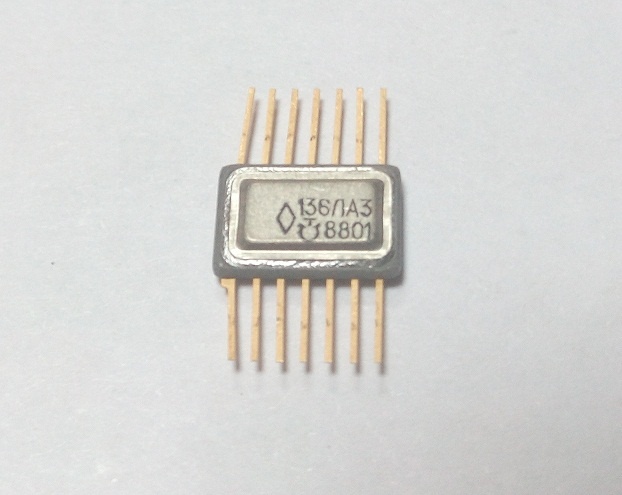

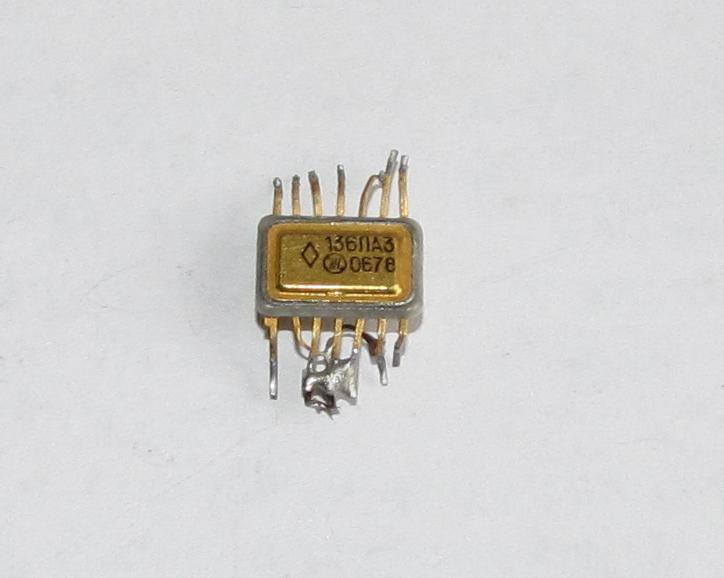

Микросхема интегральная полупроводниковая 136ЛА3 (транзисторно-транзисторная логика) представляет собой четыре логических элемента “2И-НЕ”. Предназначена для использования в радиоэлектронной аппаратуре специального назначения.

Описание микросхемы 136ЛА3:

Цифровая микросхема серии ТТЛ..
Микросхемы 136ЛА3 представляют собой 4 логических элемента 2И-НЕ.
Корпус типа 401.14-4, масса не более 0,45 г.
Рабочая температура: -60...+125 °С.
Технические условия: И63.088.023ТУ1.

Технические характеристики Интегральная полупроводниковая 136ЛА3 Микросхема

Корпусное исполнение

корпус 401.14-4
корпус 401.14-5M

Параметры	Обозначение	Ед. изм.	Режимы измерения	Min	Max
Выходное напряжение низкого уровня	UOL	В	IO=4мA UТН=2В	–	0,3
Выходное напряжение высокого уровня	UOH	B	IО=-0,2мА UТL=0,7В UIH=4,5В	2,4	–
Входной ток низкого уровня	IIL	мА	UIL=0,3B, UIH=4,5B	–	-0,35
Входной ток высокого уровня	IIH	мкА	UIL=0, UIH=2,4B	–	20
Средний ток потребления	ICCAV	мА	UIH=5B для ICCL UIL=0 для ICCH	–	2,8
Время задержки распространения при включении	tPHL	HC	UIH=3В CL=30пФ±15%	–	45
Время задержки распространения при выключении	tPLH	HC	UIH=3В CL=30пФ±15%	–	45
Напряжение питания 5В±10%
