Общие рекомендации по применению 134ИД6:
Температура пайки (235 ±5)С, расстояние от корпуса до места пайки не менее 1 мм, продолжительность пайки не более 2 ±0,5 с.
Для микросхем, подлежащих автоматизированной сборке, температура пайки 265С, продолжительность пайки не более 4 с.
Минимальное расстояние от корпуса до места изгиба 1 ±0,5 мм. Число допустимых перепаек выводов при проведении монтажных операций не более 2.
Допустимое значение статического потенциала 100 В

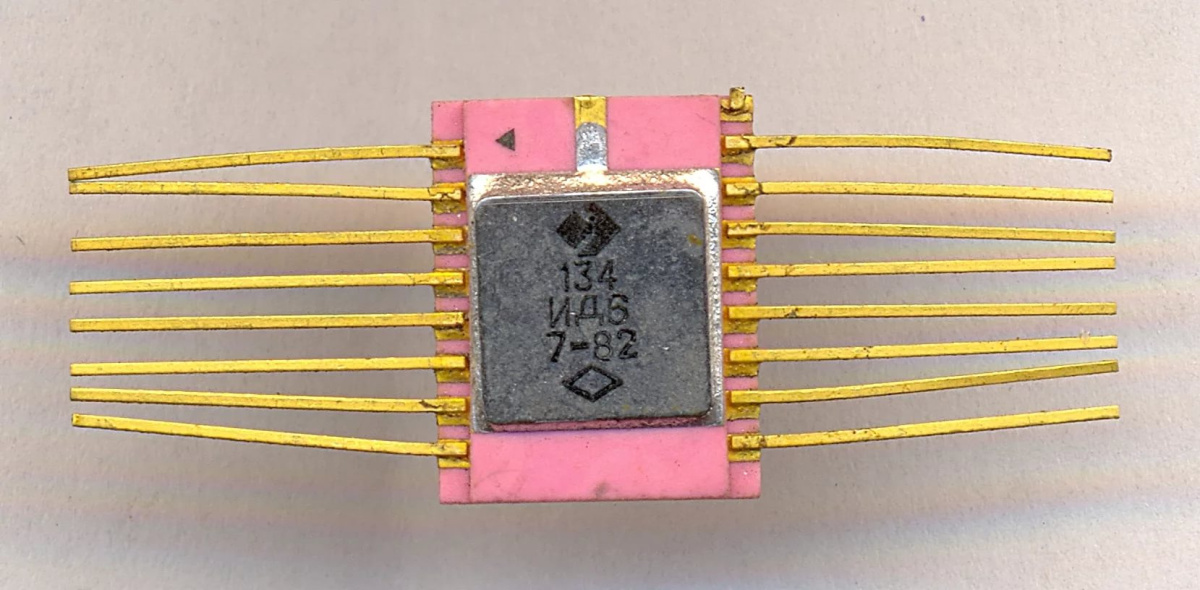

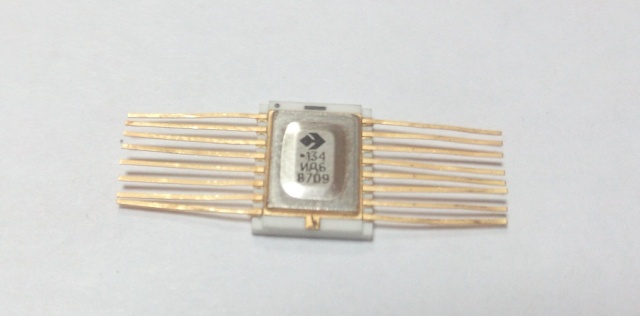

Описание микросхемы 134ИД6:
Цифровая микросхема серии ТТЛ..
Микросхемы 134ИД6 представляют собой дешифратор 4 х 10.
Содержат 164 интегральных элементов.;

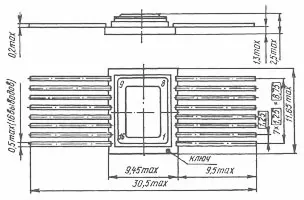

Корпус типа 402.16-33, масса не более 1,5 г.
Напряжение питания: 5.0 В ±10%
Ток потребления: не более 25 мА.
Диапазон рабочих температур: -60 +125°С
Технические условия: бК0.347.083-ТУ3.
