Описание

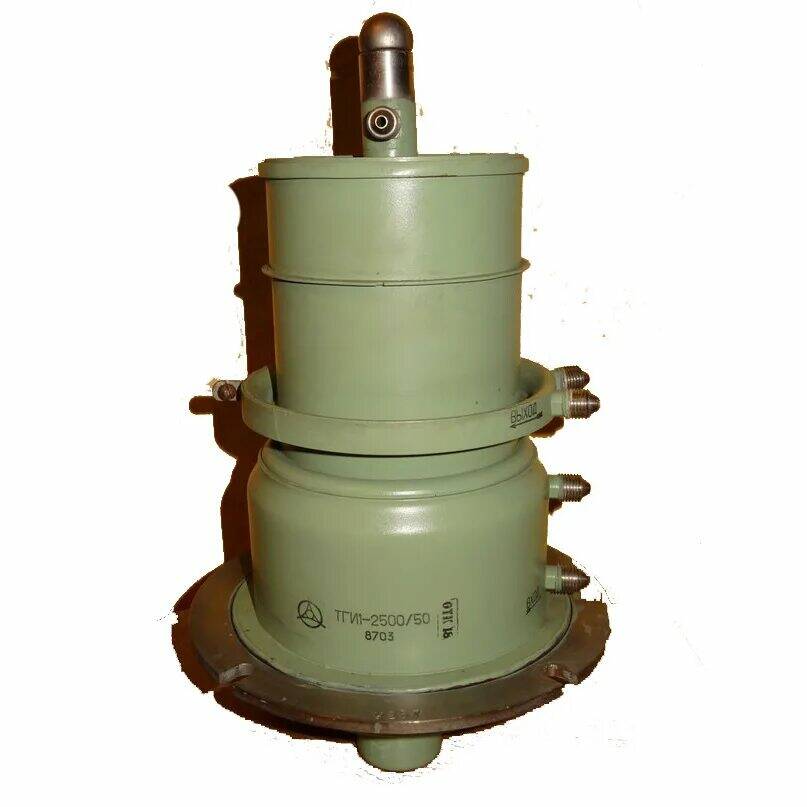

ТГИ1-2500/50-1 тиратрон импульсный модуляторный относится к разделу электровакуумных приборов и ламп различного назначения.  По конструкции тиратрон импульсный модуляторный состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.


Технические характеристики :

ТГИ1-2500/50-1 тиратрон импульсный модуляторный.
Ток накала генератора водорода - 2,6 А.
Ток анода, амплитуда импульса - 2500 А.
Ток анода, среднее значение - 4 А.
Время запаздывания импульса тока анода по отношению к импульсу напряжения сетки - от 0,2 мкс до 0,5 мкс.
Периодическая нестабильность зажигания ТГИ1-2500/50 - не более 0,005 мкс.
Падение напряжения между анодом и катодом - не более 250 В.
Долговечность - не менее 2000 ч.
Время разогрева катода - не более 6 мин.
Напряжение накала - от 6 В до 6,6 В.
Напряжение анода прямое - от 10 кВ до 50 кВ.
Напряжение анода обратное - не более 40 кВ.
Данные импульсов в цепи анода ТГИ1-2500/50:
- частота следования - не более 400 имп/с;
- длительность - не более 30 мкс;
- крутизна нарастания фронта - не более 7000 А/мкс.
Параметры поджигающего импульса сетки ТГИ1-2500/50:
- амплитуда напряжения - не менее 1200 В;
- тока в цепи сетки - не менее 12 А;
- длительность импульса - от 3 мкс до 10 мкс;
- крутизна нарастания фронта - от 2500 мкс до 5000 мкс.
Рабочая температура окружающей среды - от -60° С до +85° С.
