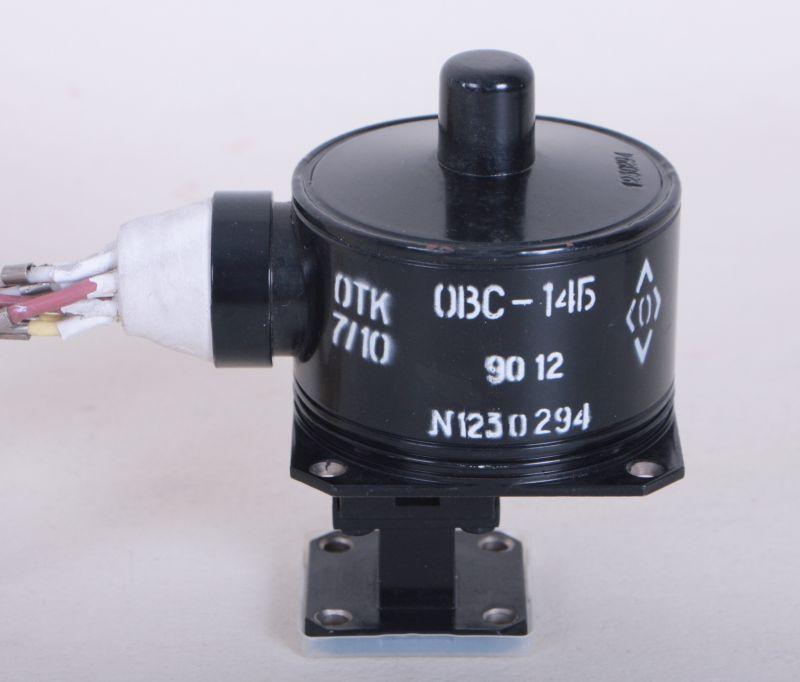

ОВС-14Б лампа обратной волны

ОВС-14Б лампа обратной волны предназначена для использования в качестве гетеродинов или малошумящих генераторов сантиметрового и миллиметрового диапазона длин волн, относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Технические характеристики :

ОВС-14Б лампа обратной волны.
Рабочий диапазон частот - от 9,091 ГГц до 39,65 ГГц.
Выходная мощность - не менее 10 мВт.
Крутизна электронной перестройки частоты - не более 60 МГц/В.
Напряжение накала - от 6 В до 6,6 В.
Ток накала - не более 2,15 А.
Напряжение на управляющем электроде - не более 1550 В.
Ток управляющего электрода для изделий лампы ОВС - не более 30 мА.
Напряжение:
- на аноде 1 - не более 220 В;
- на аноде 2 - не более 850 В;
- на коллекторе - не более 630 В;
- запирания по фокусирующему электроду - не менее -50 В.
