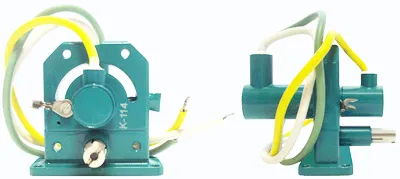

К-114 клистрон

К-114 клистрон применяется для работы в СВЧ диапазоне в радиотехнической аппаратуре различного назначения.   По конструкции клистрон состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Технические характеристики :

К-114 клистрон.
Напряжение накала :
 - не менее 5.8 В.
 - номинальное 6,3 В.
 - не более 6,8 В.
Напряжение резонатора :
 - не менее 490 В.
 - номинальное 500 В.
 - не более 520 В.
Напряжение отражателя (отрицательное) :
 - не менее 150 В.
 - не более 400 В.
Ток накала :
 - не более 1,3 А.
Ток катода :
 - не менее 50 мА.
 - не более 90 мА.
Ток отражателя общий :
 - не более 20 мкА
Сопротивление в цепи отражателя :
 - не менее 90 кОм.
 - номинальное 100 кОм.
 - не более 110 кОм.
Частота фиксированная :
 - не менее 8775 МГц
 - номинальная 8800 МГц
 - не более 8825 МГц
Мощность выходная  - не менее 400 мгц.
Диапазон электронной перестройки частоты по уровню 0,67  - не менее 24 МГц.
Амплитудный шум, отстоящий от несущей на 1-2 кГц - не более 124  дБ/Гц .
Амплитудный шум, отстоящий от несущей на 2-4 МГц   - не более 157 дБ/Гц.
КСВН нагрузки не более 1,2
