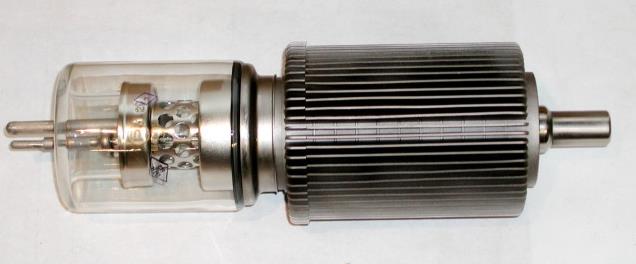

ВИ4-100/50 кенотрон

ВИ4-100/50 высоковольтный импульсный кенотрон предназначен для работы в качестве клиппирующего зарядного, защитного и выпрямительного диода в стационарной и подвижной аппаратуре специального назначения, относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Технические характеристики :

ВИ4-100/50 высоковольтный импульсный кенотрон.
Напряжение накала - 27 В.
Ток накала - 29±6 А.
Обратное напряжение анода в импульсе - не менее 50 кВ.
Падение напряжения в импульсе при токе анода 100 А, длительности импульса от 1 мкс до 3 мкс в скважности 200:
- при напряжении накала 27 В - не более 2,5 кВ;
- при напряжении накала 24,3 В - не более 2,65 кВ.
Время готовности при падении напряжения анода 2,5 кВ, токе анода в импульсе 90 А, длительности импульса от 1 мкс до 3 мкс и скважности 200 - не более 3 мин.
Долговечность - не менее 500 ч.
Критерии долговечности ВИ4-100/50:
- обратное напряжение анода в импульсе - не менее 50 кВ;
- падение напряжения анода в импульсе - не более 3 кВ.
Междуэлектродная емкость анод-катод - не более 80 пФ.
Напряжение накала - от 24,5 В до 29,5 В.
Ток накала - от 25 А до 35 А.
Наибольшее напряжение анода (положительное) - 2,5 кВ.
Наибольшее обратное напряжение анода в импульсе - 50 кВ.
Наибольшая мощность, рассеиваемая анодом - 2,5 кВт.
Наибольший ток анода в импульсе - 100 А.
Наименьшее время готовности ВИ4-100/50 - 3 мин.
Наименьшая скважность по току анода в импульсе - 200.
Наибольшая длительность импульса - 3 мкс.
Наибольшая температура:
- анода - +150° С;
- баллона - +180° С.
