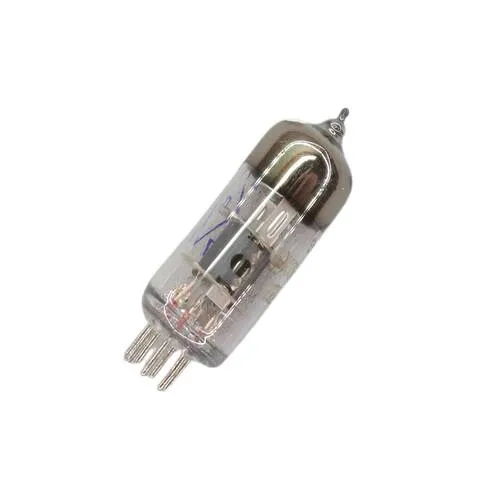

6Ц14П-ЕВ радиолампа

6Ц14П-ЕВ миниатюрный выходной пентод повышенной долговечности, надежности и механической прочности, относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Технические характеристики :

6Ц14П-ЕВ миниатюрный выходной пентод.
Напряжение накала - 6,3 ± 0,6 В.
Ток накала - 760 ± 60 мА.
Напряжение анода номинальное (постоянное) - 250 В.
Напряжение анода предельное - 300 В.
Ток анода  - 48 ± 8 мА.
Ток катода предельный - 65 мА.
Напряжение сетки второй номинальное (постоянное) - 250 В.
Напряжение сетки второй предельное (постоянное)  - 300 В.
Ток сетки второй  - не более 7 мА.
Мощность, рассеиваемая анодом, предельная  - 14 Вт.
Мощность, рассеиваемая сеткой второй, предельная  - 2 Вт.
Напряжение между катодом и подогревателем предельное (постоянное) - 100 В.
Крутизна характеристики  - 11,3 мА/В.
Коэффициент усиления в триодном включении  - около 20.
Внутреннее сопротивление  - 30 кОм.
Сопротивление в цепи катода для автоматического смещения  - 120 Ом.
Емкость входная  - около 11 пФ.
Емкость выходная  - около 7 пФ.
Емкость проходная   около 0,2 пФ.
Оформление - стеклянное миниатюрное.
