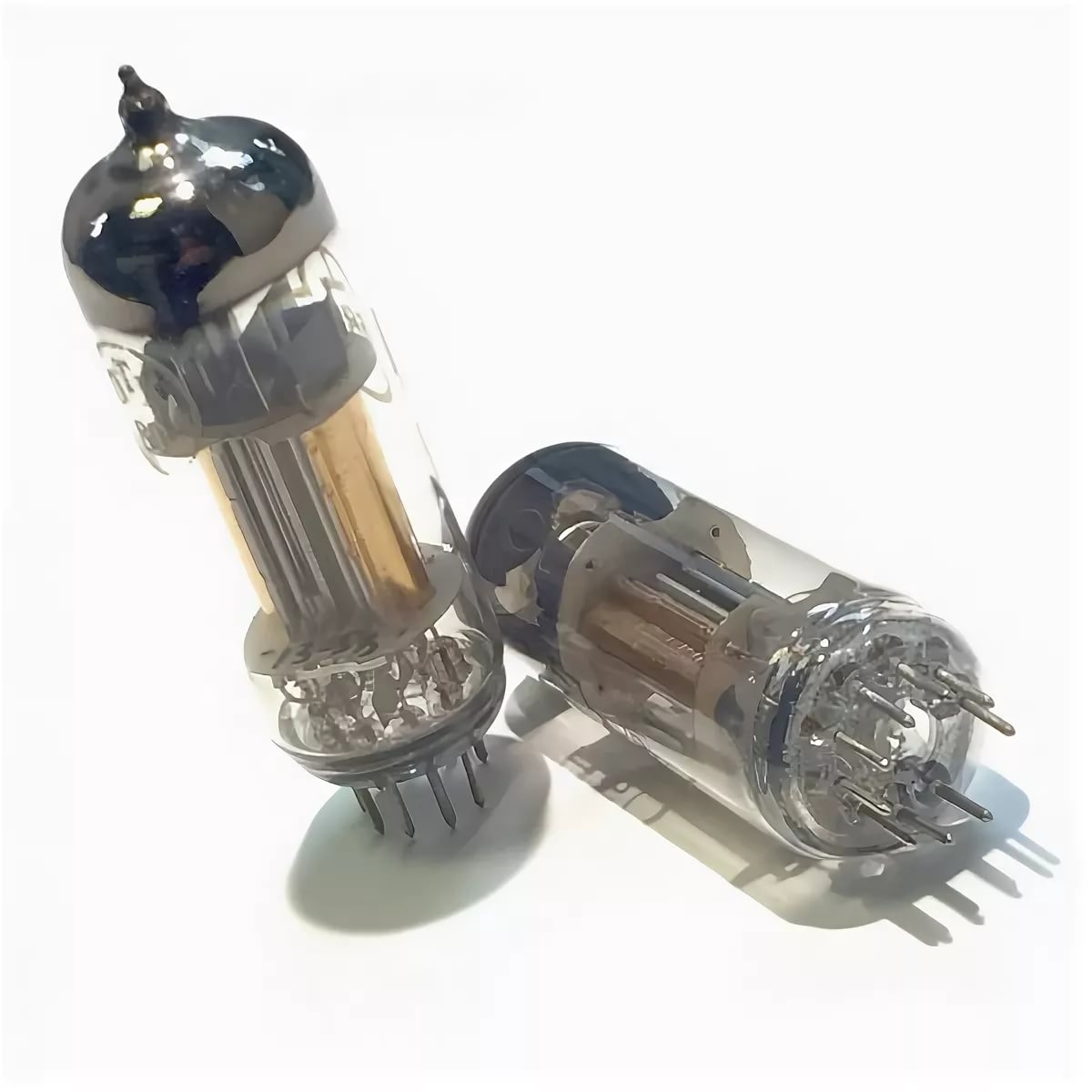

6П1П-В радиолампа

6П1П-В выходной пентод предназначен для работы в выходных каскадах усилителей низкой частоты. относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Технические характеристики :

6П1П-В выходной пентод.
Напряжение накала -6.3  В.
Напряжение на аноде -250  В.
Напряжение на второй сетке -250  В.
Напряжение смещения на первой сетке --12.5  В.
Ток накала - 450 +- 40  мА.
Ток в цепи анода -45 +- 12  мА
Ток в цепи второй сетки -7  мА.
Ток в цепи второй сетки при переменном напряжении на первой сетке 8.8 В и сопротивлении нагрузки в цепи анода 5000 Ом - 12  мА.
Крутизна характеристики 4,5  мА/В.
Внутреннее сопротивление -50  кОм.
Коэффициент нелинейных искажений при выходной мощности 3.8 Вт,7 %.
Выходная мощность при переменном напряжении на первой сетке 8.8 В и сопротивлении нагрузки в цепи анода 5000 Ом, -3.8  Вт.
Выходная мощность при напряжении накала 5.7 В - 2,5 Вт
Оптимальное сопротивление анодной нагрузки 3500 Ом.
