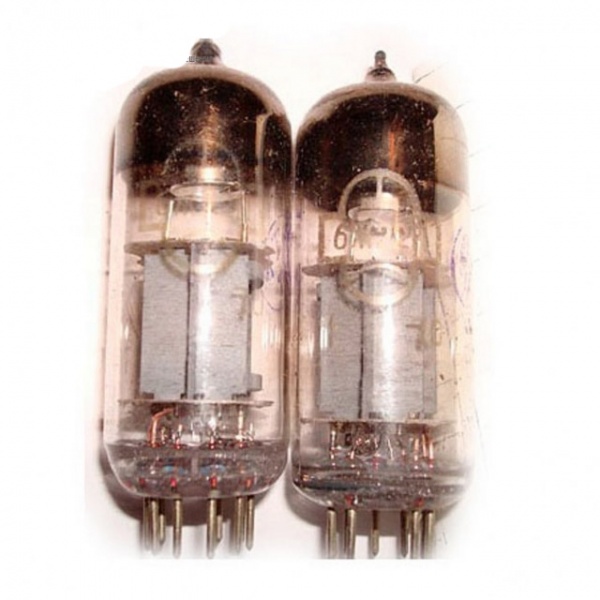

6Ж22П радиолампа

6Ж22П выходной пентод предназначен для работы в выходных каскадах усилителей низкой частоты. относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Технические характеристики :

6Ж22П  пентод.
Напряжение накала 6,3 ± 0,6 В
Ток накала 465 ± 45 мА
Напряжение анода номинальное (постоянное) 150 В
Напряжение анода предельное (постоянное) (прим 1) 200 В
Ток анода 30 ± 12 мА
Напряжение катодной (первой) сетки номинальное (постоянное) 12,6 В
Напряжение катодной (первой) сетки наибольшее (постоянное) 14 В
Напряжение катодной (первой) сетки наименьшее (постоянное) 11,5 В
Ток катодной (первой) сетки 80 мА
Напряжение управляющей (второй) сетки (постоянное) Минус 1,2 В (не
более минус 20 В)
(прим 2)
Обратный ток управляющей (второй) сетки 0,5 мкА
Напряжение экранирующей (третьей) сетки номинальное
(постоянное)
150 В
Напряжение экранирующей (третьей) сетки предельное
(постоянное)
200 В
Ток экранирующей (третьей) сетки 9 мА
Мощность, рассеиваемая анодом, предельная 7 Вт
Мощность, рассеиваемая сеткой первой, предельная 1,4 Вт
Мощность, рассеиваемая сеткой третьей, предельная 1,8 Вт
Напряжение между катодом и подогревателем предельное
(постоянное):
при отрицательном потенциале подогревателя 150 В
при положительном потенциале подогревателя 100 В
Крутизна характеристики 23 ± 8 мА/В
Внутреннее сопротивление 55 кОм
Входное сопротивление на частоте 200 МГц 0,3 кОм
Сопротивление в цепи сетки второй предельное 0,15 МОм
Емкость входная 9,3 ± 0,7 пФ.
Емкость выходная 2,55 ± 0,25 пФ.
Емкость проходная 0,06 пФ.
