6П37Н-В радиолампа

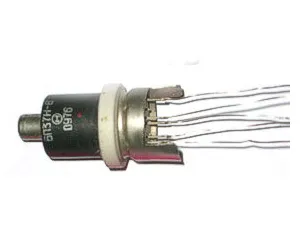

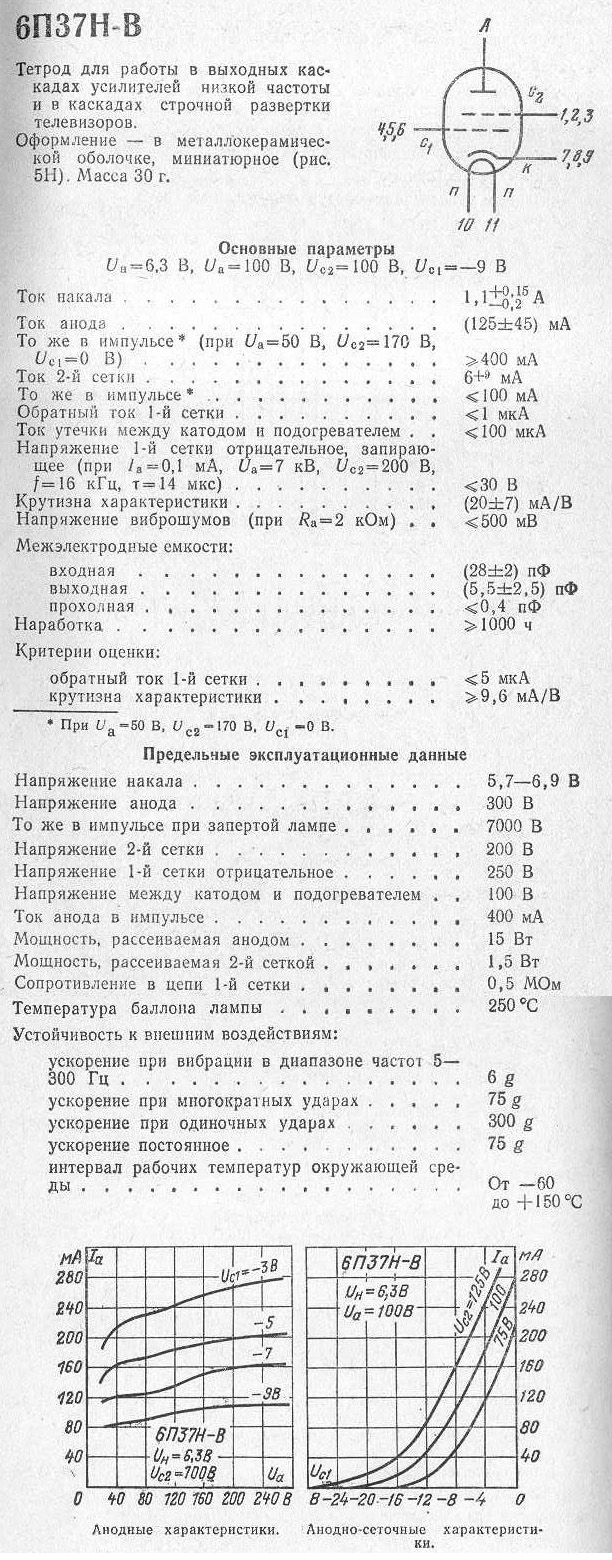

Описание

6П37Н-В тетрод-нувистор предназначен для работы в выходных каскадах усилителей низкой частоты. относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции тетрод-нувистор состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Выводы лампы 6П37Н-В:
А
Анод
(верхний вывод)
1,2,3 Вторая сетка
4,5,6 Первая сетка
7,8,9 Катод
10-11 Накал


Параметры

Напряжение накала 6,3В
Напряжение анода 100В
Напряжение на второй сетке 100В
Смещение на первой сетке -9В
Ток накала
1,1А
(0,9..1,25А)
Ток анода
125±45мА
Ток анода импульсный ¹ 400мА
Ток второй сетки 6..15мА
Ток второй сетки импульсный ¹ <100мА
Крутизна характеристики
20±7мА/В
Напряжение первой сетки отрицательное запирающее ² <30В
Обратный ток сетки
<1мкА
Напряжение виброшумов (Ra=2Kom) <500мВ
Ток утечки катод-подогреватель
<100мкА
Входная ёмкость 28±2пФ
Выходная ёмкость 5,5±2,5пФ
Проходная ёмкость <0,4пФ
Наработка 1000ч
Масса 30г
Миниатюрные металло-керамические лампы - нувисторы отличаются повышенной надежностью, вибрационной и температурной стойкостью.

Предельные параметры лампы 6П37Н-В:
Напряжение накала  5,7..6,9В
Напряжение анода  300В
Напряжение анода импульсное на запертой лампе  7000В
Напряжение на второй сетке 200В
Напряжение первой сетки  -250В
Ток анода в импульсе  400мА
Максимальная мощность на аноде  15Вт
Максимальная мощность на второй сетке 1,5Вт
Максимальное напряжение катод-подогреватель ±100В
Сопротивление в цепи сетки  0,5Мом
Температура корпуса  +250°С
Температура среды -60..+150°С
Ускорение при вибрации 5-300Гц 6g
Многократные удары 75g
Одиночные удары 300g
Постоянное ускорение 75g

Режимы измерения импульсных параметров:

Ua=50В  Uc2=170В Uс1=0
Ia=0,1мА Ua=7КВ Uc2=200В f=16КГц t=14мкс
