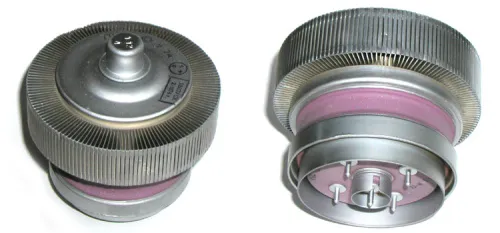

ГУ-77Б тетрод генераторный

ГУ-77Б тетрод генераторный относится к разделу электровакуумных приборов и ламп различного назначения.  По конструкции тетрод генераторный состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Технические характеристики :

ГУ-77Б тетрод генераторный.
Ток накала - 3,15 ± 0,25 А.
Ток анода (при Uа=300 В, Uc2=250 В, Uc1=0) - ³ 3,5 А.
Ток 2-й сетки - ³ 40 мА.
Напряжение смещения 1-й сетки (отрицательное) - 17 ± 7 В.
Крутизна характеристики - 70 ± 20 мА/В.
Колебательная мощность в режиме класса АВ1
(при Uа=2 кВ, Uс2=300 В, на частоте 1 МГц):
     при Uн=27 В - ³ 1,5 кВТ.
     при Uн=25,6 В - ³ 1,3 кВТ.
Время готовности - £ 3 мин.
Междуэлектродные емкости, пФ:
     входная - 100 ± 10.
     выходная - 19 ± 3
     проходная - £ 0,2.
Долговечность - ³ 1000 ч.
Критерии долговечности:
   Колебательная мощность в режиме класса АВ1:
     при Uн=27 В - ³ 1,2 кВТ.
     при Uн=25,6 В  -³ 1 кВТ.
