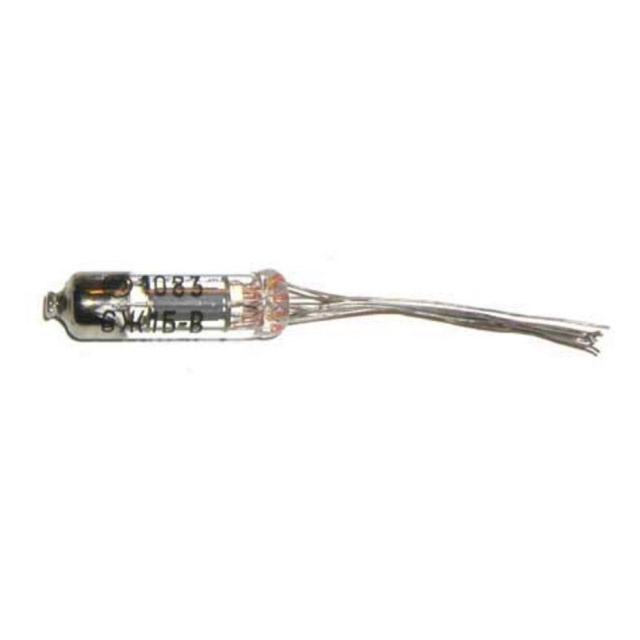

6К1Б-В радиолампа

6К1Б-В высокочастотный пентод с удлиненно характеристикой. Предназначен для в основном, для автоматического регулирования усиления в радиотехнических устройствах. Катод косвенного накала. относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Технические характеристики :

6К1Б-В высокочастотный пентод.
Напряжение накала - 6,3В.
Напряжение анода - 120В.
Напряжение второй сетки - 120В.
Сопротивление для автоматического смещения в цепи катода - 200ом.
Ток накала - 200±20мА.
Ток анода - 8±3мА.
Ток второй сетки - <4мА.
Крутизна характеристики - 3,6..6,5мА/В.
Крутизна характеристики при Uн=5,7В - >3мА/В.
Обратный ток первой сетки - <0,1мкА.
Эквивалентное сопротивление шумов - <1,8Ком.
Входное сопротивление - >9Ком.
Входная ёмкость - 3,9..5,7пФ.
Выходная ёмкость - 2,8..4,8пФ.
Проходная ёмкость - <0,03пФ.
Ёмкость катод-подогреватель - <7пФ.
Минимальная наработка - 500ч.
