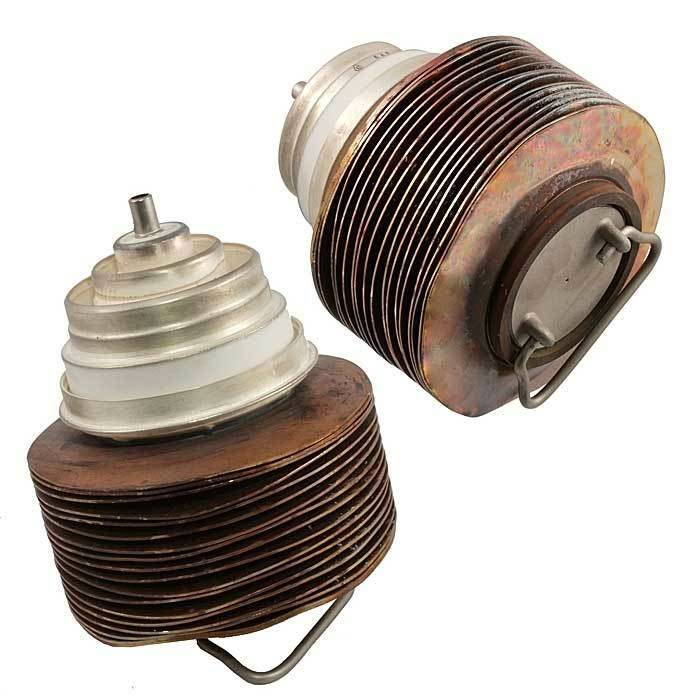

ГС-3Б генераторный триод

ГС-3Б мощный генераторный тетрод для усиления высокочастотных колебаний в метровом и дециметровом диапазонах в схемах с общей сеткой, относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Технические характеристики :

ГС-3Б мощный генераторный тетрод.
Ток накала - 3,4 ± 0,3 (3,5 ± 0,3 для ГС-3Б) А.
Ток 1-й сетки обратный - £ 150 мкА.
Ток эмиссии катода в импульсе (при Uа=1100 В) - ³ 30 А.
Напряжение 1-й сетки в рабочей точке отрицательное - 20 ± 10 В.
Крутизна характеристики (при изменении Uс1 на 10 В, Iа= 1,5 А) - 40 ± 10 мА/В.
Коэффициент усиления 1-й сетки относительно 2-й сетки - 10,5 ± 2,5
Выходная мощность (на частоте 500 МГц) - 2,2 (1,5 для ГС-3Б) кВт.
Междуэлектродные емкости, пФ:
     1-я сетка - катод - 30 ± 4 (30 ± 5 для ГС-3Б)
     анод - катод £ 0,07
     2-я сетка - анод - 20 ± 3 (18 ± 3 для ГС-3Б)
     1-я сетка - 2-я сетка  £ 43 (60 для ГС-3Б).
Долговечность средняя  - ³ 750 (500 для ГС-3Б) ч.
Критерий долговечности: выходная мощность - ³ 1,8 (1,3 для ГС-3Б) кВт.
