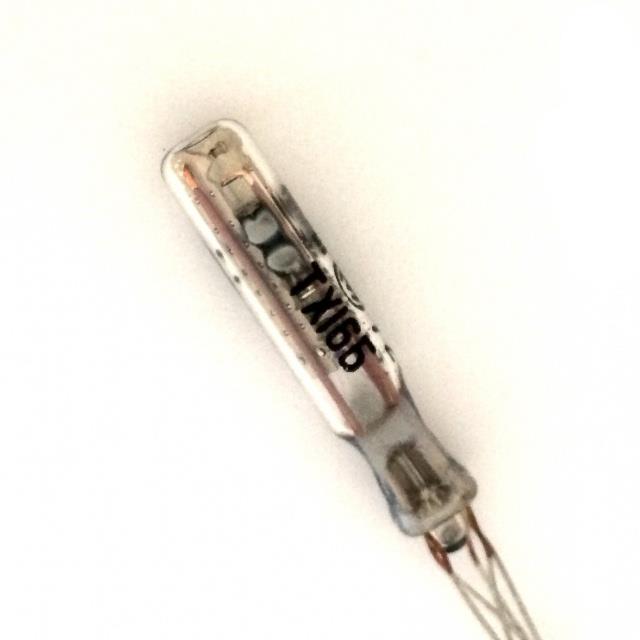

ТХ16Б радиолампа

ТХ16Б тиратрон индикаторный тлеющего разряда для световой индикации малых статических или импульсных сигналов и для использования в знаковых индикаторах, относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Технические характеристики :

ТХ16Б тиратрон индикаторный.

Яркость свечения (при Iа = 1 мА) не менее 100 кд/м2
Угол обзора не менее 60°
Напряжение поддержания разряда между подкатодом и катодом (при Iпдк = 0,3 мА) 100…130 В
Напряжение поддержания разряда между анодом и катодом (при Iа = 1 мА) 135…165 В
Напряжение 1-й сетки отпирающее
при Ua = Uc2 = 180 В < -0,3 В.
при Ua = Uс2 = 200 В -0,8…-3 В.
при Uп = Uc2 = 220 В > -4,5 В.
Наработка не менее 5000 ч (по некоторым источникам 1000 ч)
Предельные эксплуатационные данные

Напряжение анода 180 В (мин) … 260 В (макс)
Напряжение 2-й сетки в импульсе (при t > 50 мкс) 180 В (мин) … 220 В (макс)
Максимальный ток анода 5 мА (амплитудное значение), 1 мА (среднее значение)
Ток подготовительного разряда 300 мкА (мин.) … 600 мкА (макс.)
Время восстановления электрической прочности (при Iа = 1 мА) 300 мкс.
Амплитуда входного сигнала 4,4 В.
