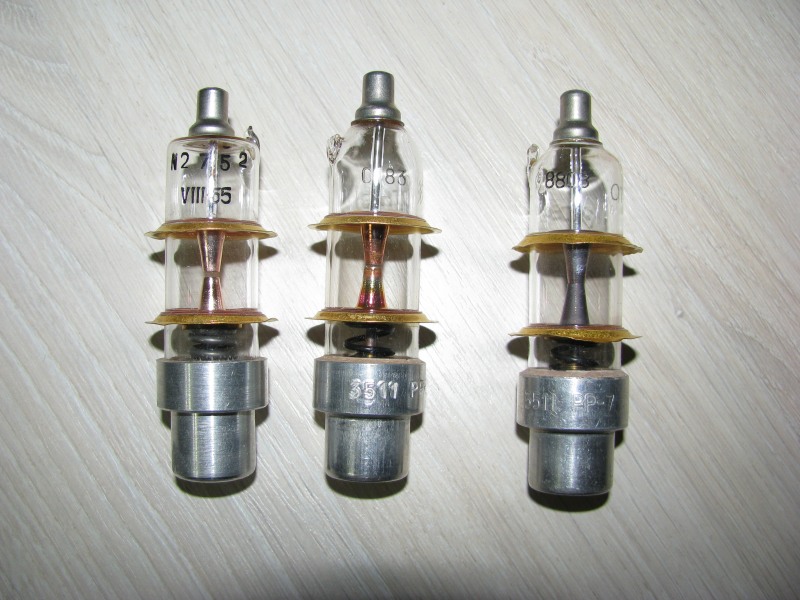

РР-7 разрядник резонансный

Описание РР-7

РР-7 разрядник резонансный применяется для использования как высокочастотный газоразрядный антенный переключатель. По конструкции разрядник резонансный состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики РР-7:

Разрядник РР-7 предназначен для работы в радиотехнических устройствах в качестве прибора защиты радиотехнических устройств и ограничения перенапряжений в электрических цепях

Основные технические данные на разрядник РР-7:

 - Постоянное напряжение питания цепи вспомогательного разряда, В – не менее 700, номинал 750, не более 1000

 - Сопротивление в цепи вспомогательного разряда, МОм – номинал 4 -/+ 5%

 - Ток вспомогательного разряда, мкА – не менее 40, не более 130

 - Температура окружающего воздуха, ºС – не менее -60, не более +85

 - Охлаждение естественное, воздушное

 - Время готовности, с – не более 5

 - Минимальная наработка, ч – не менее 750

Указания по эксплуатации:

 - Отрицательное постоянное напряжение подается на электрод прибора, положительное – на диск (резонатор-камеру)

 - Постоянное напряжение подается через сопротивление во внешней цепи 4,0 МОм -/+ 5%, из них сопротивление не менее 1 МОм включается непосредственно у цоколя прибора

 - Прибор может работать в любом положении

 - Режим эксплуатации прибора должен соответствовать режиму, указанному в ТУ.

Разрядник РР-7 содержит золота – 0,069г.
