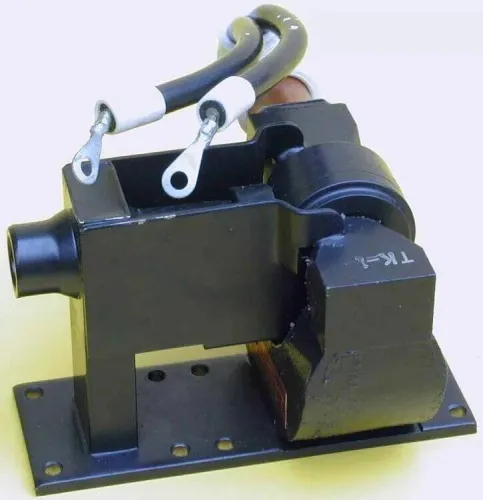

МИ-507 импульсный магнетрон

МИ-507 импульсный магнетрон электронный прибор, генерирующий микроволны при взаимодействии потока электронов с электрической составляющей сверхвысокочастотного поля в пространстве, где постоянное магнитное поле перпендикулярно постоянному электрическому полю.

Технические характеристики :

МИ-507 импульсный магнетрон.
Габариты - 117х74х42.5 мм.
Рабочий диапазон частот - 9400-9460 МГц.
Выходная мощность - 7 кВт.
Напряжение накала - 6,3 В.
Ток накала - 1,6-1,9 Аю
Напряжение анода - 5,5-6,5 кВ.
КСВН, не более - 1,1-1,5.
Перестройка частоты - 15 МГц.
Длительность импульса - 0,1 мкс.
Масса - 1,2 кг.
