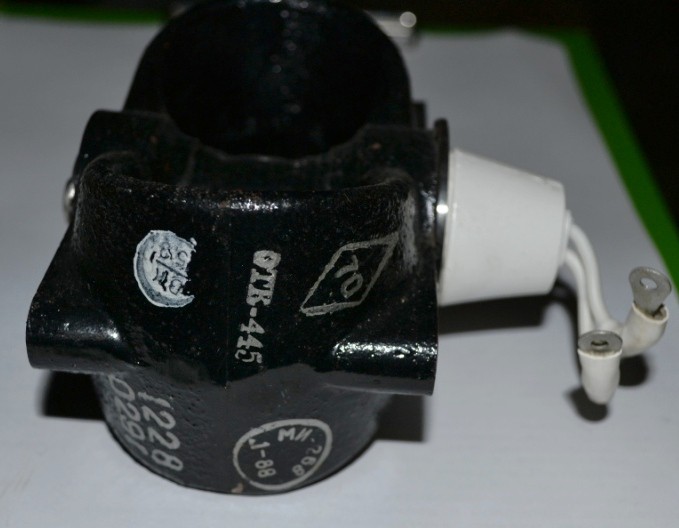

МИ-268 магнетрон импульсный

МИ-268 магнетрон импульсный электронный прибор, генерирующий микроволны при взаимодействии потока электронов с электрической составляющей сверхвысокочастотного поля в пространстве, где постоянное магнитное поле перпендикулярно постоянному электрическому полю.

Технические характеристики :

МИ-268 магнетрон импульсный.
Габариты - 122х110х71 мм.
Способ охлаждения - принудительное воздушное.
Рабочий диапазон частот - 9377-9373 МГц .
Выходная мощность - 16-25 кВт.
Напряжение накала - 6,3 В.
Ток накала - 1,9-2,2 А.
Напряжение анода - 7,0-7,5 кВ.
КСВН, не более - 1,1
Перестройка частоты - 12 МГц.
Длительность импульса - 0,5-4,0 мкс.
Вывод энергии - волноводный.
 Конструкция - металлостеклянный.
 Масса - 1,6 кг.
