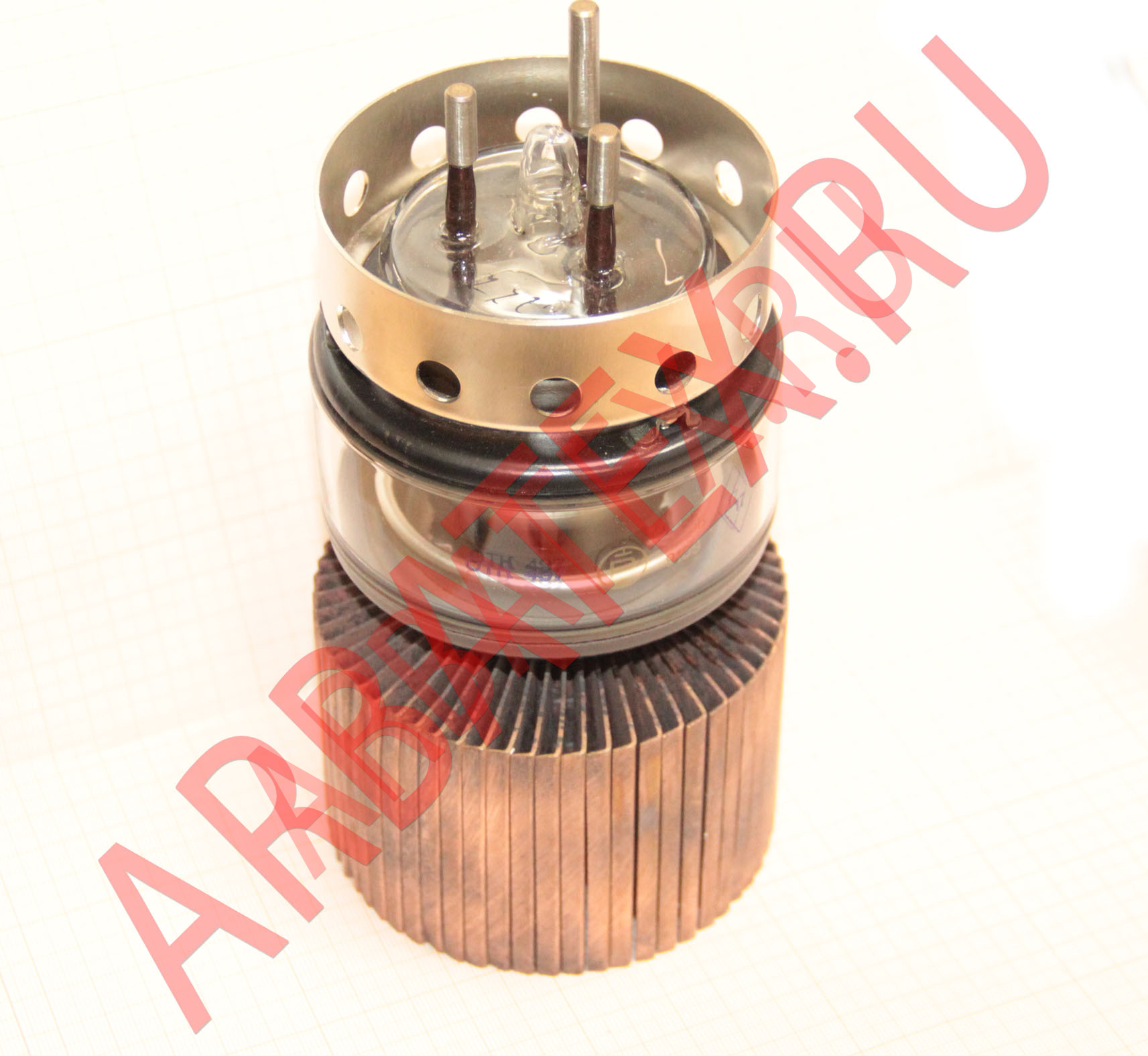

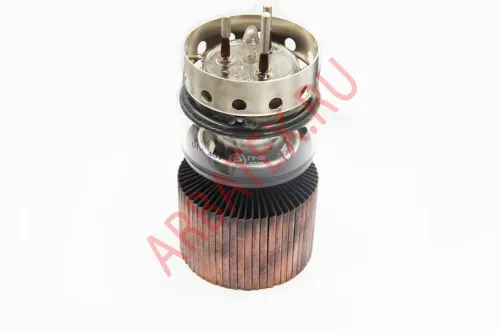

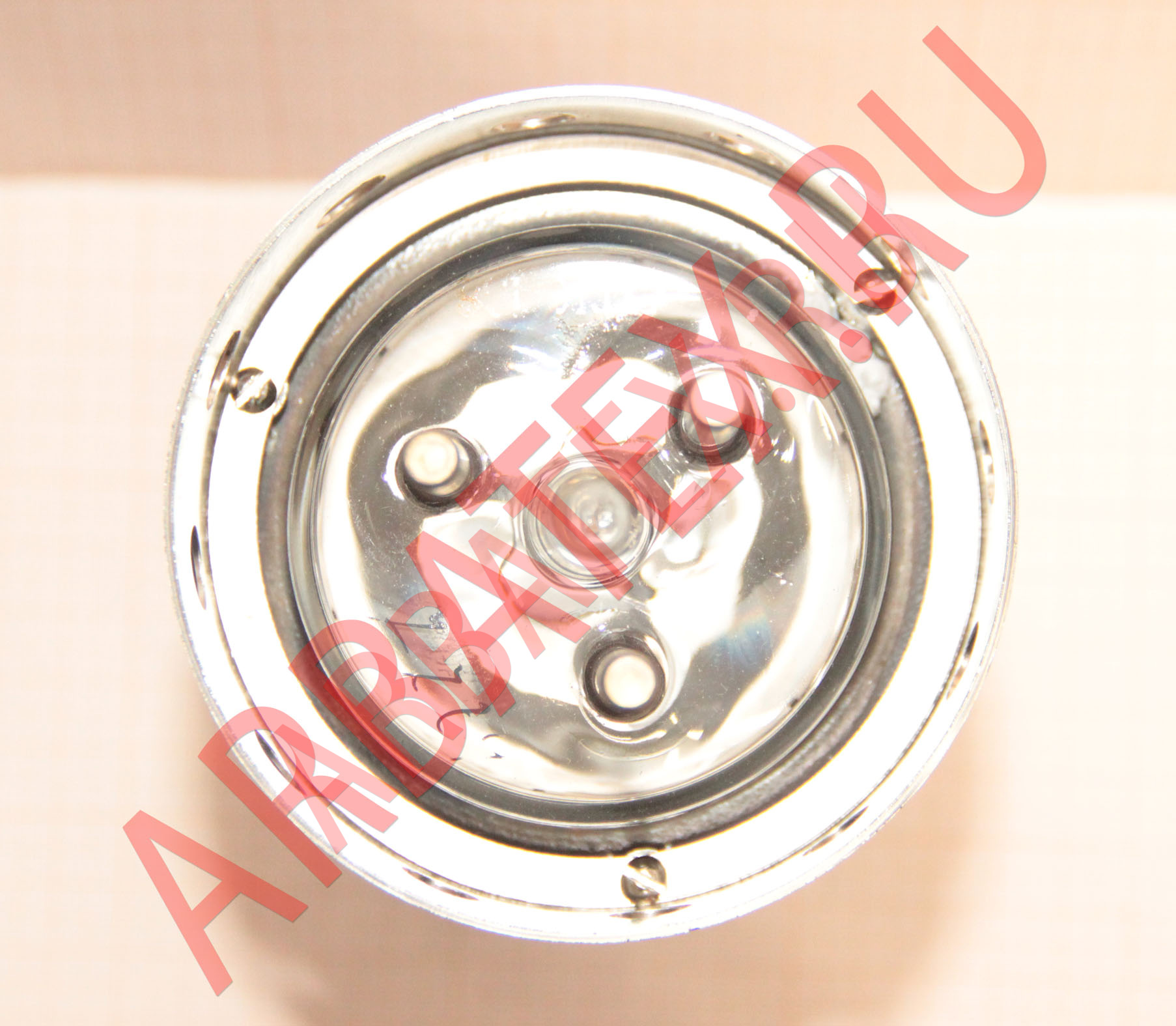

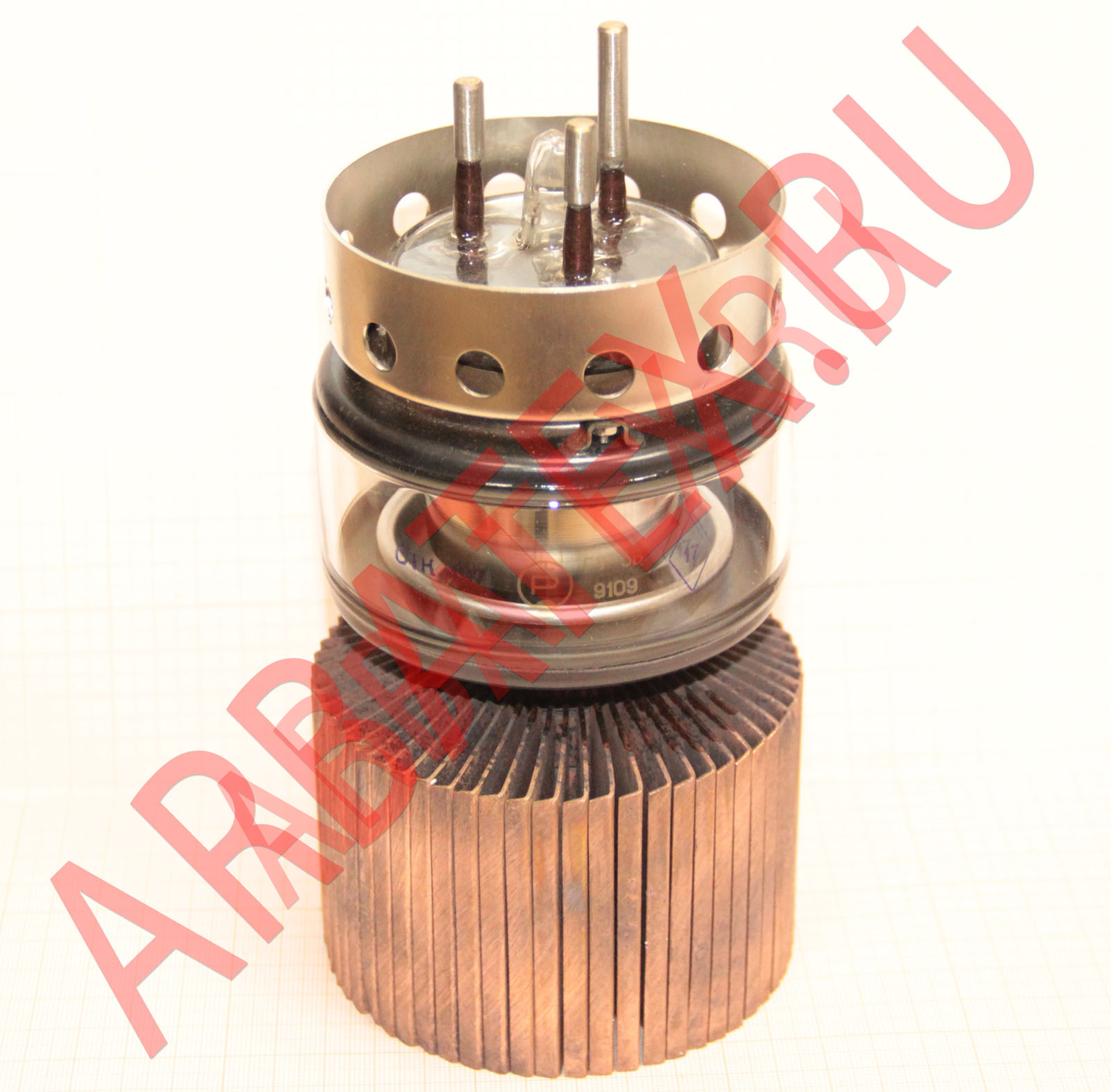

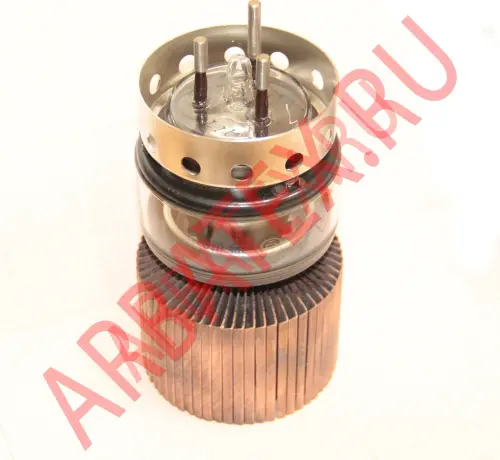

ГУ-5Б генераторный триод

Описание

ГУ-5Б генераторный триод относится к разделу электровакуумных приборов и ламп различного назначения.  По конструкции генераторный триод состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики

Генераторный триод ГУ-5Б предназначен для усиления мощности на частотах до 110 МГц в различных радиотехнических устройствах и для работы в генераторах высокочастотного нагрева.

Катод - вольфрамовый торированный карбидированный прямого накала.

Исполнение - металлостеклянное.

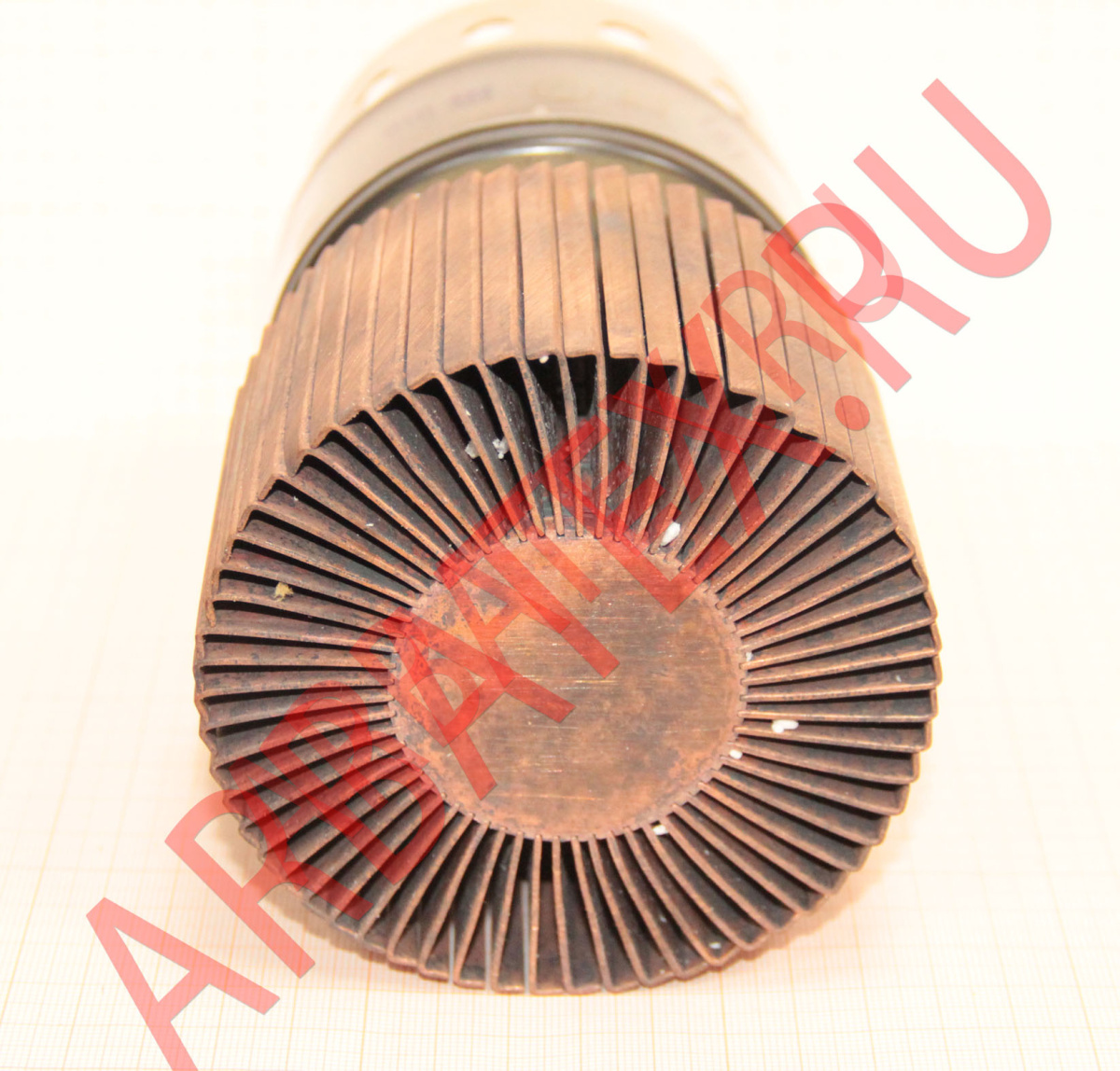

Охлаждение - воздушное принудительное.

Масса - не более 2,5 кг.

Технические условия: ОД0.331.037 ТУ.

Основные технические параметры ГУ-5Б:
при uн=12 В, uа=3 кВ, ia=0,4 А
Ток накала	23 А
Ток сетки обратный	не более 20 мкa
Ток эмиссии катода (при uа=uс=500 В)	не менее 6 А
Ток анода ионный (при uа=500 В)	не более 40  мкА
Ток анода (при uс=0 В)	0,55 ± 10 a
Крутизна характеристики	15 ± 3 мА/В
Коэффициент усиления (при iа=0,5 А, uа=2 и 4 кВ)	72,5 ± 12,5
Выходная мощность (на частоте 25 МГц)	не менее 3,5 кВт
Междуэлектродные емкости, пФ:
- входная	не более 19
- выходная	не более 16
- проходная	не более 0,5
Долговечность	не менее 1000 ч

Предельные эксплуатационные характеристики ГУ-5Б:
Напряжение накала	12,6 В
Напряжение анода на частоте до 30 МГц	5 кВ
Напряжение анода на частоте до 110 МГц	4 кВ
Ток накала пусковой	40 А
Мощность, рассеиваемая анодом	2,5 кВт
Мощность, рассеиваемая сеткой	150 Вт
Рабочая частота	110 МГц
Температура баллона, ножки и мест спая металла со стеклом	150 С
Интервал рабочих температур окружающей среды	от -60 до +70 С
